ESCOLA RIERA DE RIBES
Instal·lació de Megafonia per a un Col·legi amb 5 Zones de So
Com dissenyar una megafonia exterior per a una escola amb patis, zones sota tendals i pistes esportives que sigui senzilla d’operar, fiable en totes les condicions i homogènia en cobertura?
Per a aquest projecte, l’equip d’Audiovisuales Mister Mix, amb l’assessorament tècnic del departament de projectes de Fonestar, va decidir implantar un sistema multizona en línia de 100 V.
Es van seleccionar els altaveus segons l’exposició real de cada espai i es va integrar un micròfon de zones que permet llançar avisos a un o tots els patis amb un sol gest des de consergeria.

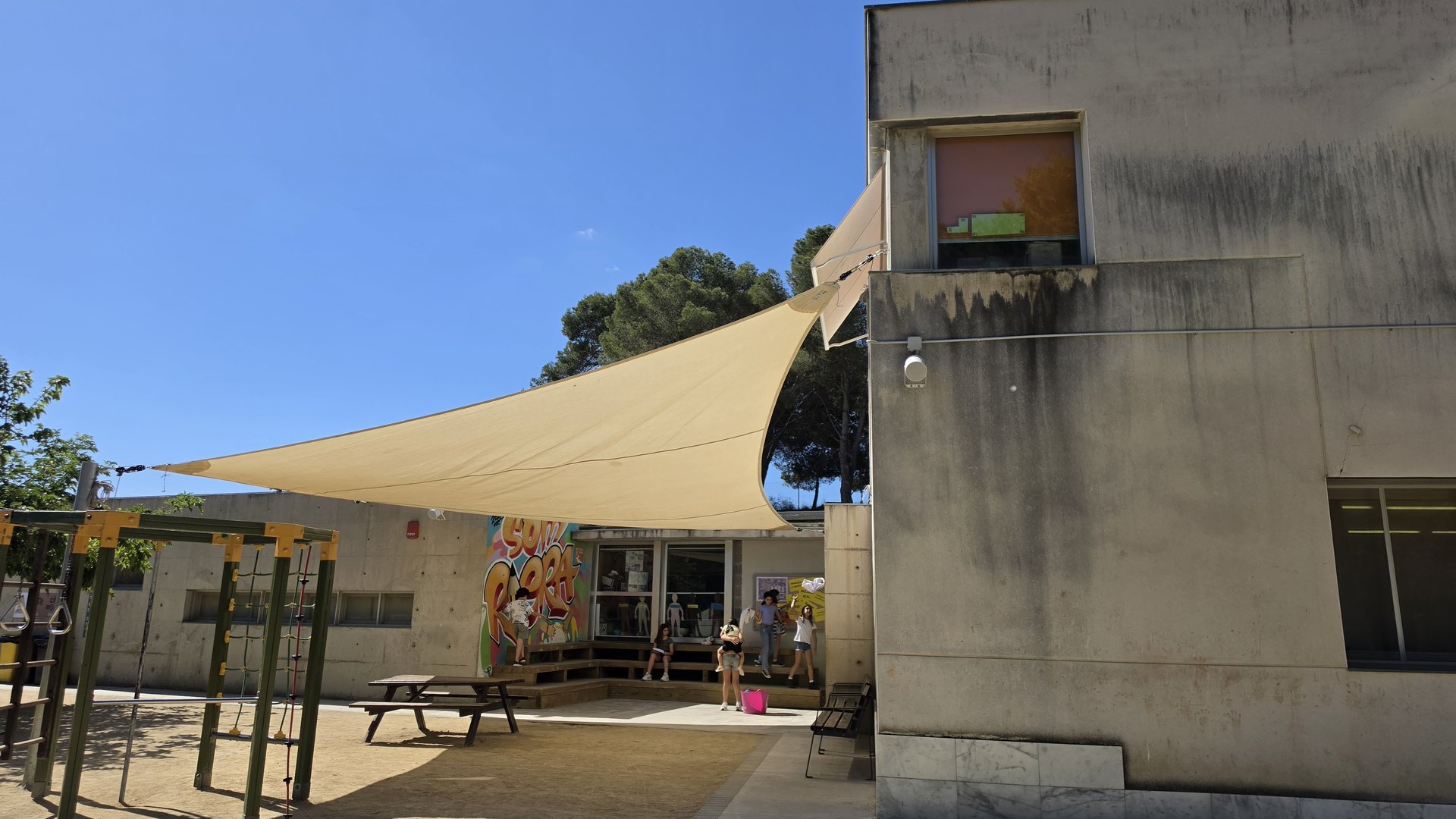

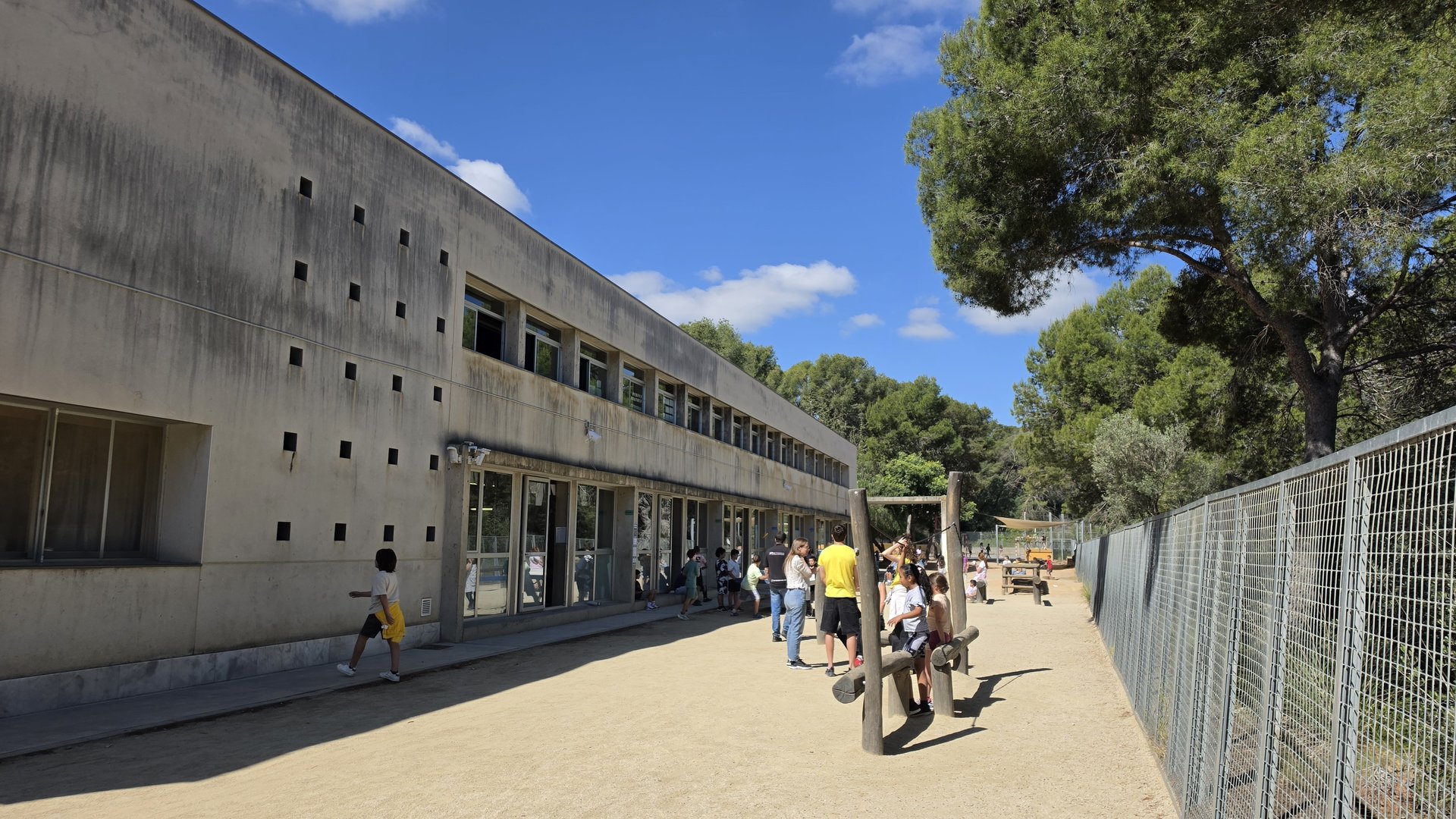

L’ Escola Riera de Ribes de Sant Pere de Ribes compta amb una superfície exterior àmplia i heterogènia: pati d’infantil, zona de primària sota tendals, pista de futbol, pista de bàsquet i zones sota coberta.
El repte del centre era clar: necessitaven una megafonia exterior que no fallés amb les tempestes, que s’escoltés amb total claredat per sobre de la cridòria de l’esbarjo i, sobretot, que qualsevol professor pogués fer servir des de consergeria sense necessitat de tenir coneixements tècnics. A més, era fonamental que el so fos homogeni a tot el recinte, evitant zones “sordes” o cantonades on no arribessin els avisos.
Tot seguit detallem àmpliament el projecte de so.
Control Multizona de la Megafonia Exterior a Col·legis
Quin amplificador de megafonia triar per gestionar cinc zones exteriors de manera independent, senzilla i fiable en un col·legi amb personal no tècnic?

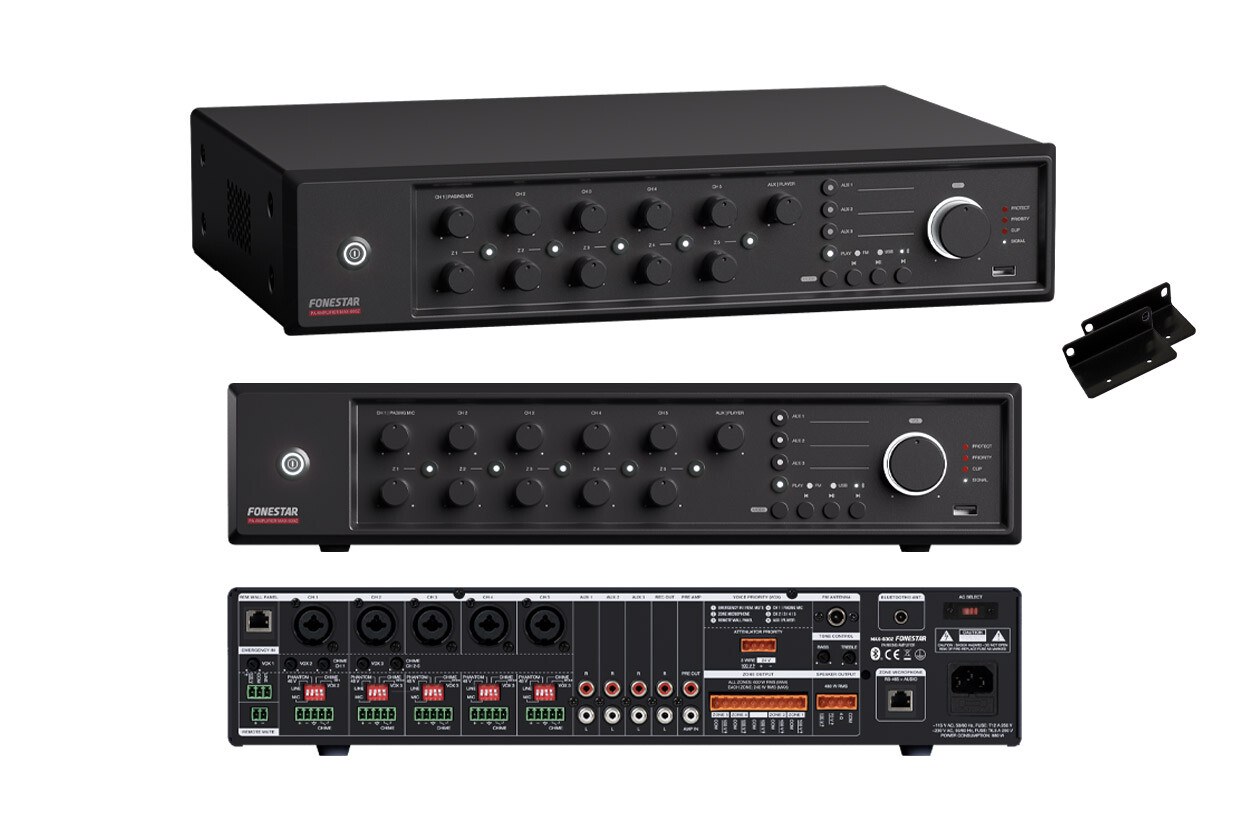

L’amplificador Fonestar MAX-600Z lliura 600 W RMS en línia de 100 V amb cinc sortides de zona i control de volum individual, treballant en silenci absolut gràcies a la seva refrigeració per inducció sense ventilador.
Com a cervell del sistema seleccionem l’amplificador Fonestar MAX-600Z. Triem aquest equip de Classe D perquè distribueix 600 W de potència garantint un consum eficient i, el més important per a l’escola, d’ús molt intuïtiu i manteniment molt baix. En no necessitar ventiladors mecànics es minimitzen les avaries típiques provocades per l’acumulació de pols
Per fer la vida més fàcil al centre, aprofitem les funcions multimèdia de l’equip. Ara poden ambientar els esbarjos amb música directament a través de Bluetooth 5.3, USB o ràdio FM, sense necessitat de cables ni aparells extra a consergeria. També, configurem la vostra entrada prioritària d’emergència: si salta l’alarma d’incendis, qualsevol música o avís que estigui sonant es talla immediatament automàticament per donar pas a l’evacuació.

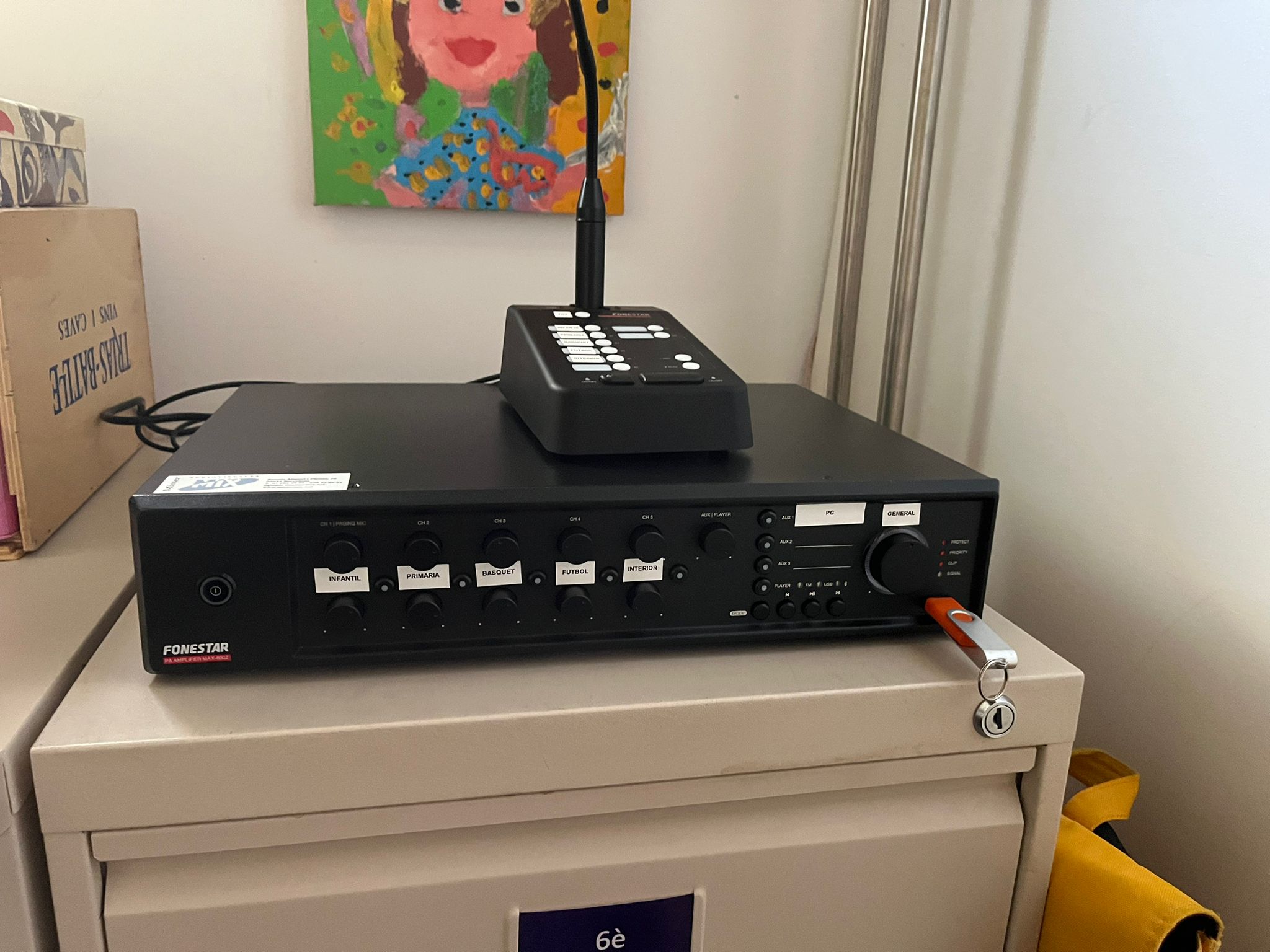

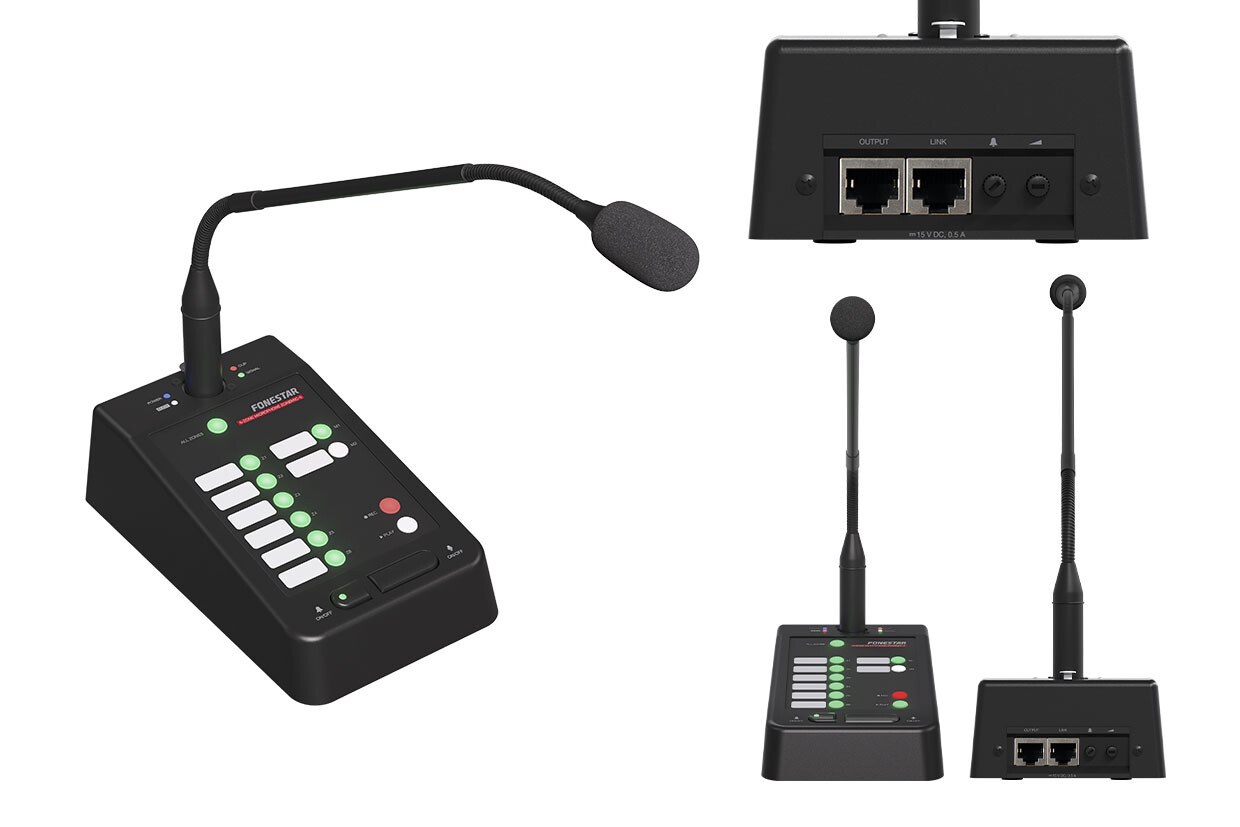

El control dels avisos diaris es realitza des del micròfon de sobretaula Fonestar ZONEMIC-6. Instal·lem aquest model a consergeria perquè és extremadament intuïtiu: el personal només ha de prémer el botó de la zona on vol adreçar-se i parlar. A més, permet configurar dos missatges pregravats molt útils per a la rutina de les escoles.
Altaveus d'Àmplia Cobertura per a Megafonia Exterior
Quins altaveus d’exterior triar per garantir cobertura uniforme, durabilitat i bon so als patis exteriors i zones sota sostre d’una escola?

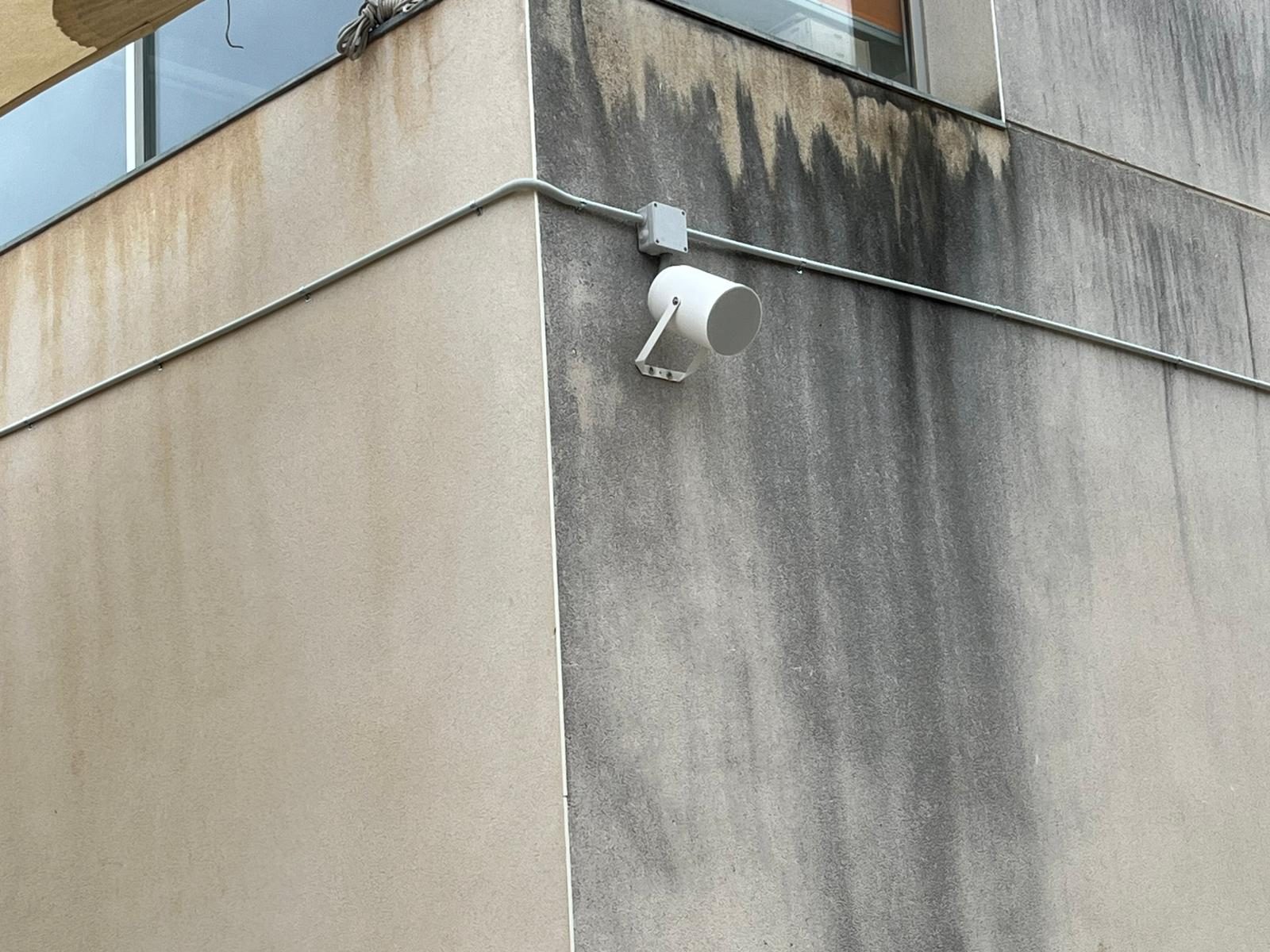

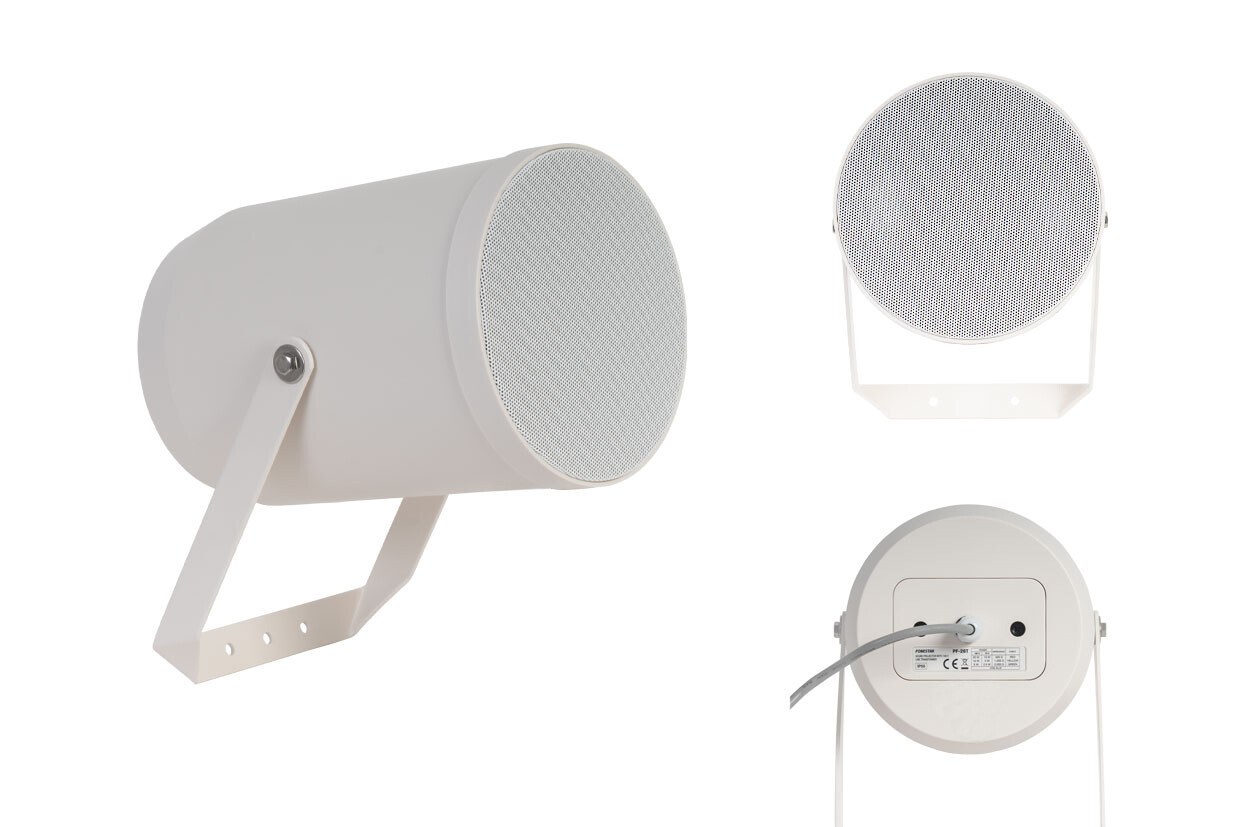

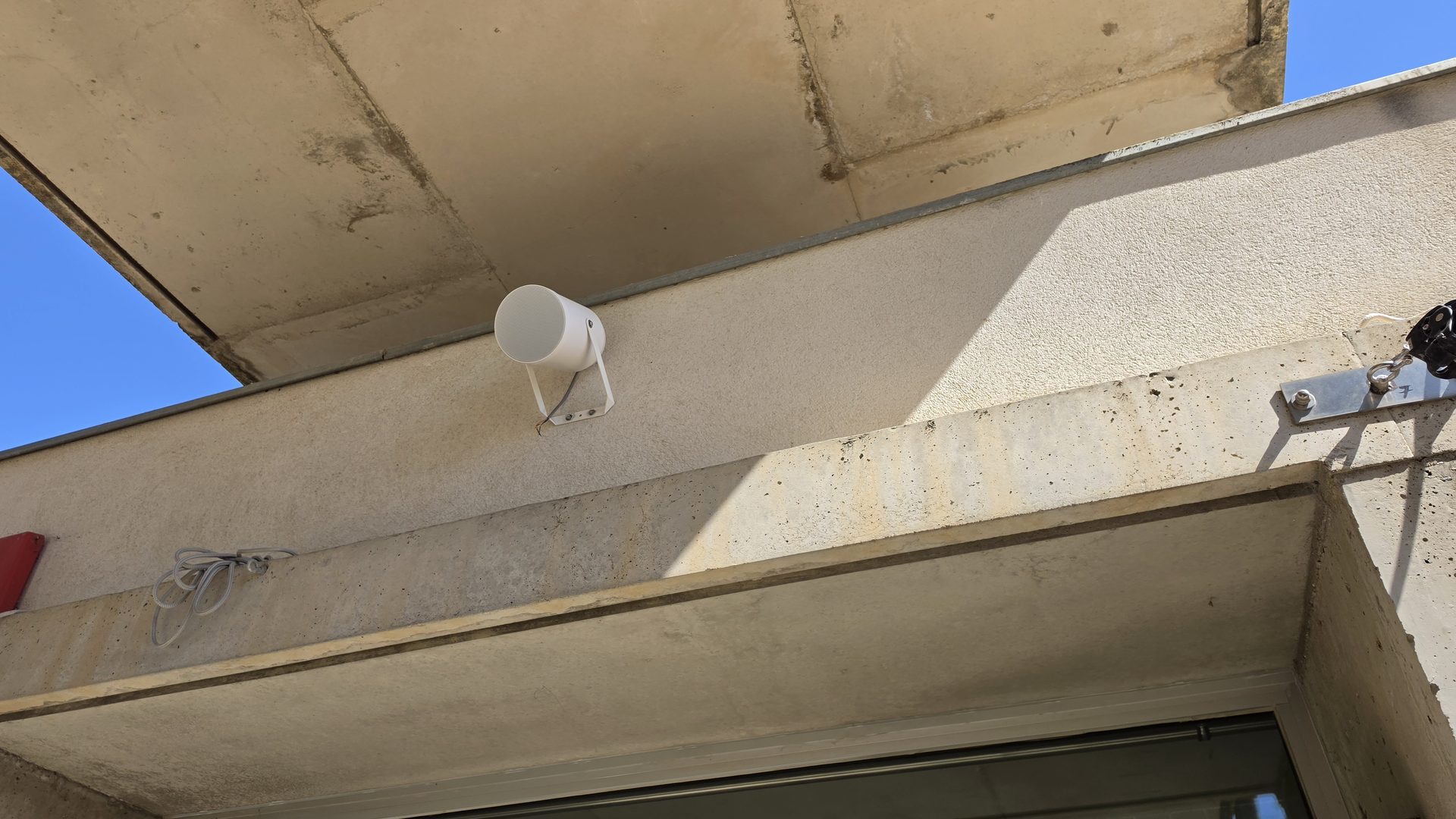

El Fonestar PF-26T amb 20 W RMS i protecció IP55 combina un angle de cobertura amplíssim —170° a 1 kHz— amb una carcassa hermètica ABS i suport d’alumini orientable, apte per a exteriors, sota tendals i façanes.

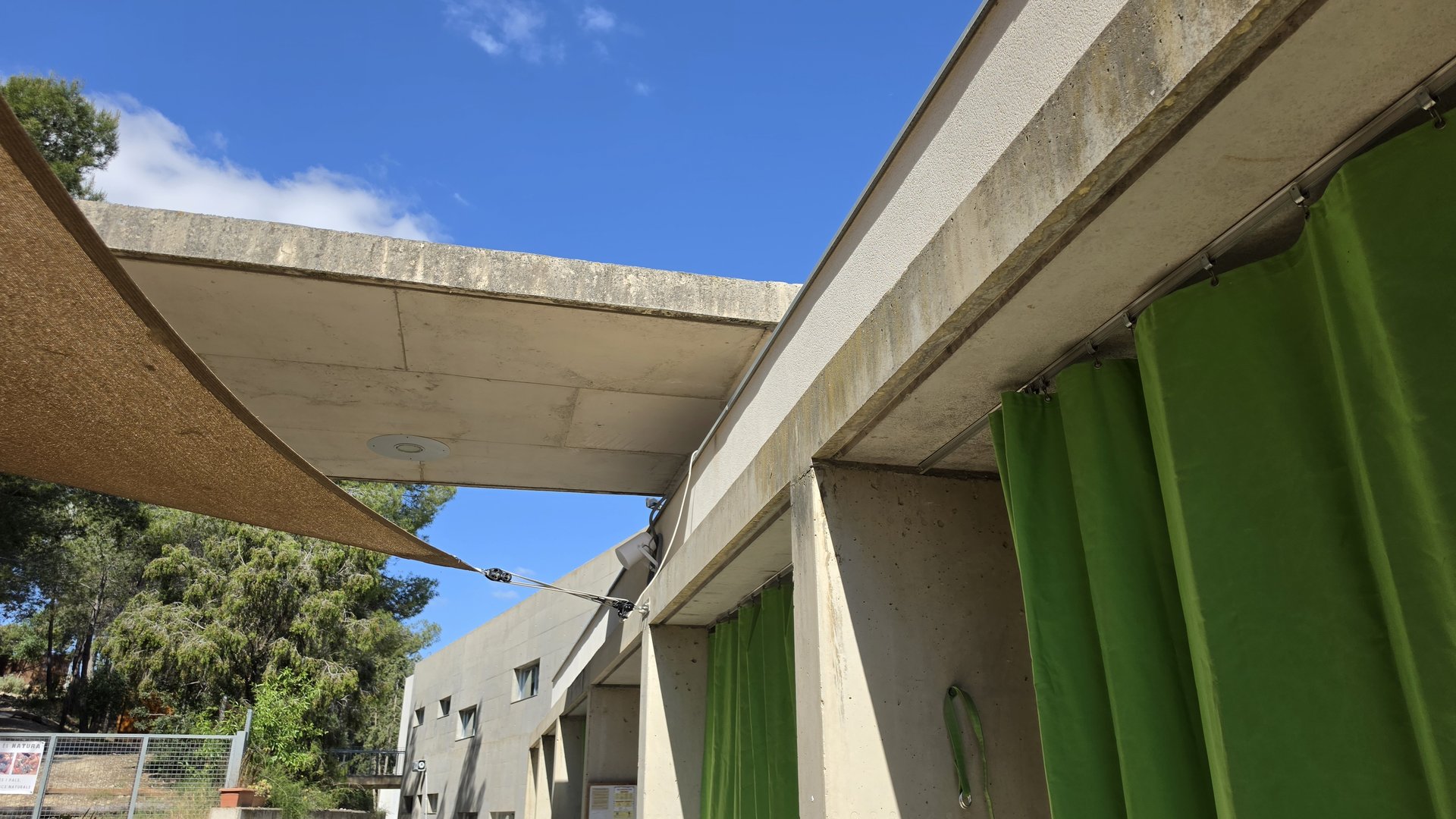

La prioritat als patis d’infantil, primària i passadissos semicoberts era aconseguir allò que tècnicament anomenem “intel·ligibilitat”: que un avís o missatge des de direcció s’entengui a la primera i sense esforç, superant els més de 85 decibels de soroll que generen els nens jugant. Per aconseguir-ho, instal·lem els projectors de so Fonestar PF-26T de 20 W amb certificació IP55, la qual cosa assegura que la humitat ambiental o la pluja lateral no facin malbé els components.
El gran encert d´aquest altaveu és el seu ampli angle d´obertura. En dispersar el so d’una manera tan àmplia, aconseguim cobrir molta més superfície amb menys aparells. Això es va traduir en un benefici directe per al col·legi: menys cables creuant les façanes, un impacte visual mínim i una reducció important al cost final de la instal·lació.
La distribució final de les 16 unitats PF-26T:
- Pati d´Infantil: 3 unitats.
- Pati de Primària: 6 unitats.

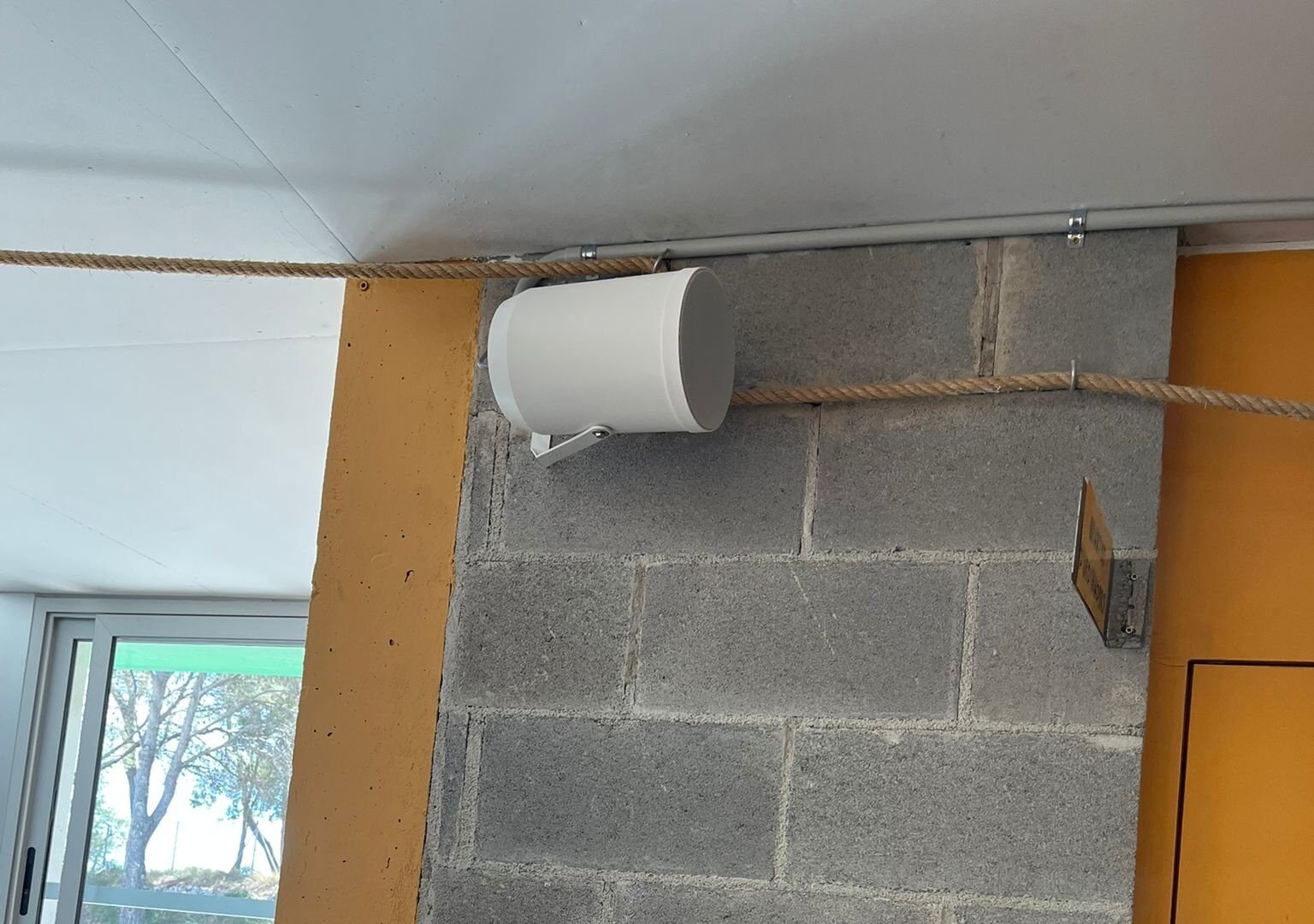

- Zona Interior (passadissos i sota coberta): 7 unitats (substituint els altaveus antics del centre, amb els quals ja no s’entenia bé la veu).
Aquests projectors de so o altaveus no necessiten manteniment i la reixeta d’alumini inoxidable els fa perfectes per aguantar el ritme diari de qualsevol centre educatiu.
Necessites un sistema similar per al teu centre educatiu o instal·lació?
Sol·licitar pressupost sense compromísAltaveus amb IP66 per a Patis Escolars
Què vol dir que un altaveu té la certificació IP66?
L’IP66 certifica protecció total davant de raigs d’aigua a pressió: pluja intensa amb vent o temporals. En una pista de futbol o bàsquet sense cap mena de coberta, és el nivell recomanat per garantir anys de funcionament sense avaries per humitat.

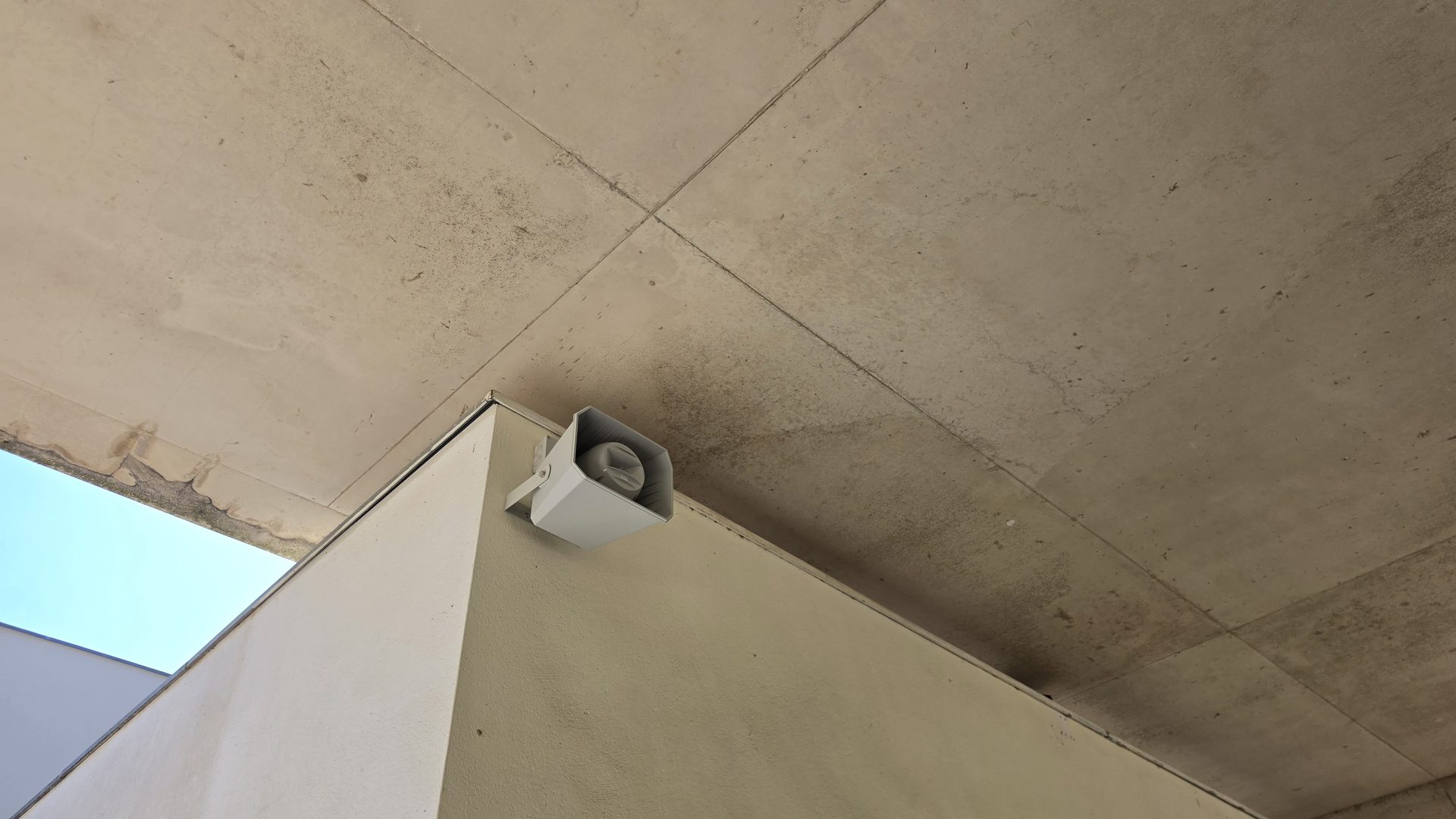

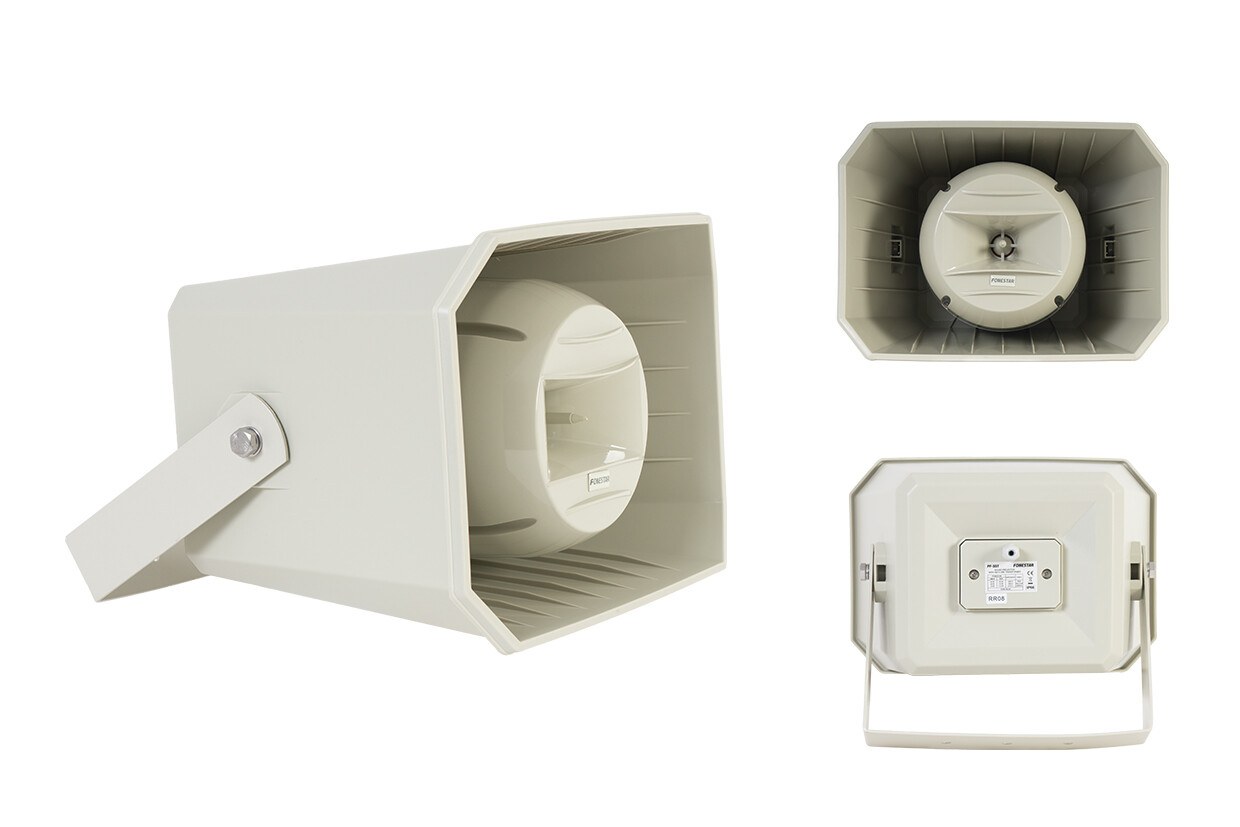

Per a les zones del col·legi totalment exposades al cel obert, on no hi ha porxos ni tendals que protegeixin els equips, optem pels projectors de so Fonestar PF-35T. Aquests altaveus compten amb un blindatge IP66 real, el que significa que el col·legi pot estar totalment tranquil durant els temporals de pluja intensa i vent ratxejat, o fins i tot si els serveis de neteja mullen les façanes amb mànegues a pressió; els equips no patiran filtracions ni curtcircuits.ee
Tenen una potència de 50 W i una alta sensibilitat (99 dB), ideal per llençar el so a llarga distància en espais oberts. Distribuïm un total de 6 unitats als punts més exigents:

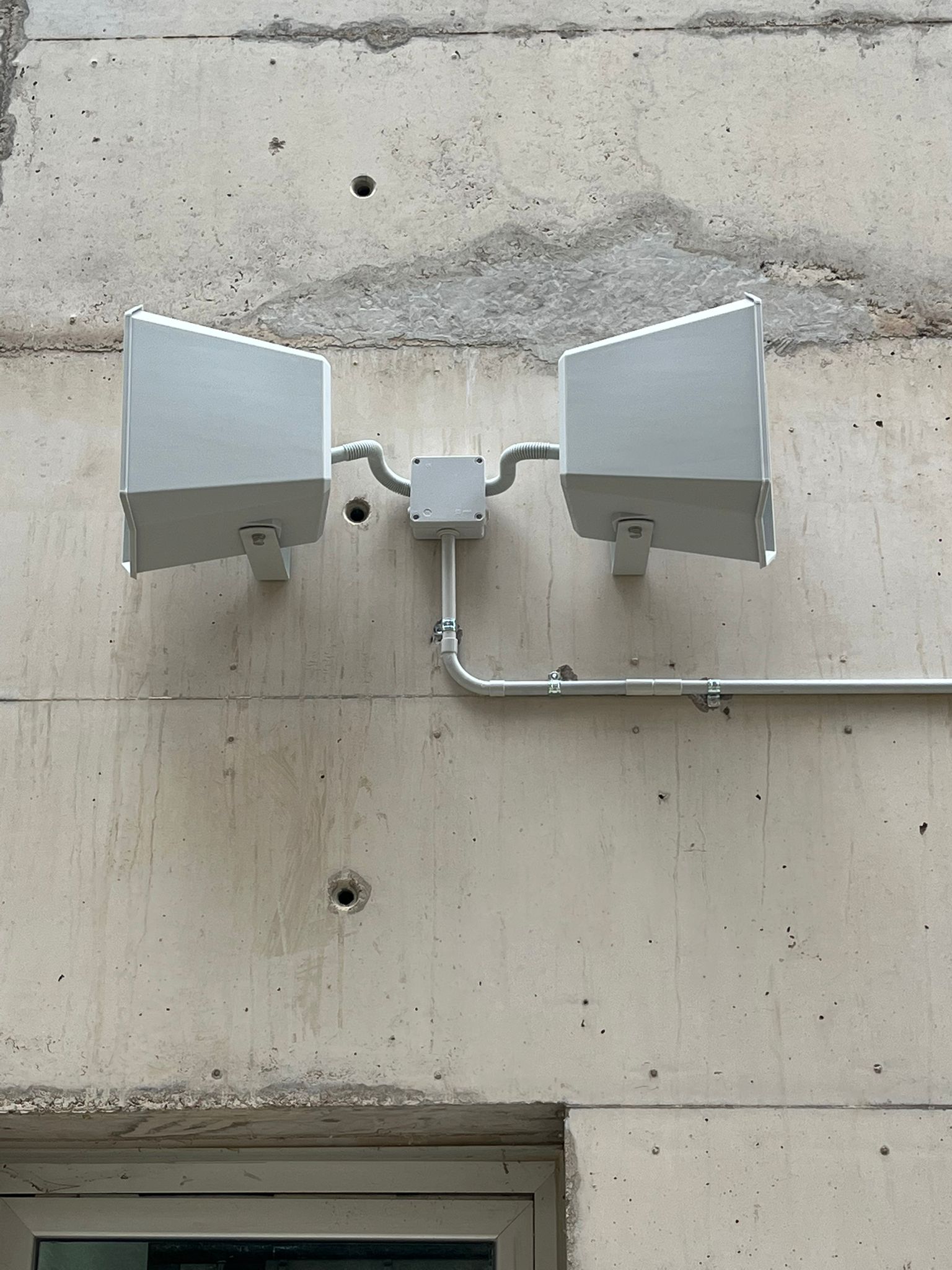

- Zona Rocòdrom: 2 altaveus “esquena amb esquena” apuntant en adreces oposades. Cobrim dues zones diferents des d’un únic punt, estalviant metres de canalització.
- Espai Polivalent: 2 altaveus. Tot i ser una zona exterior però sota coberta, vam mantenir aquest model per garantir que la música i la veu omplin l’espai amb cos i qualitat.
- Pista de Bàsquet: 2 altaveus de llarg abast fixos a la façana. És una de les zones més utilitzades del col·legi i on es concentren els esdeveniments multitudinaris del dia a dia.
Instal·lació de Megafonia Multizona en Línia de 100v
Per què fer servir línia de 100 V i cable de 2×1,5 mm per connectar altaveus exteriors en un col·legi amb múltiples patis i llargues distàncies entre zones?
La línia de 100 V permet esteses de més de 550 metres amb pèrdues mínimes usant un cable de secció moderada, eliminant la necessitat d’amplificadors de zona addicionals i reduint significativament el cost d’infraestructura.

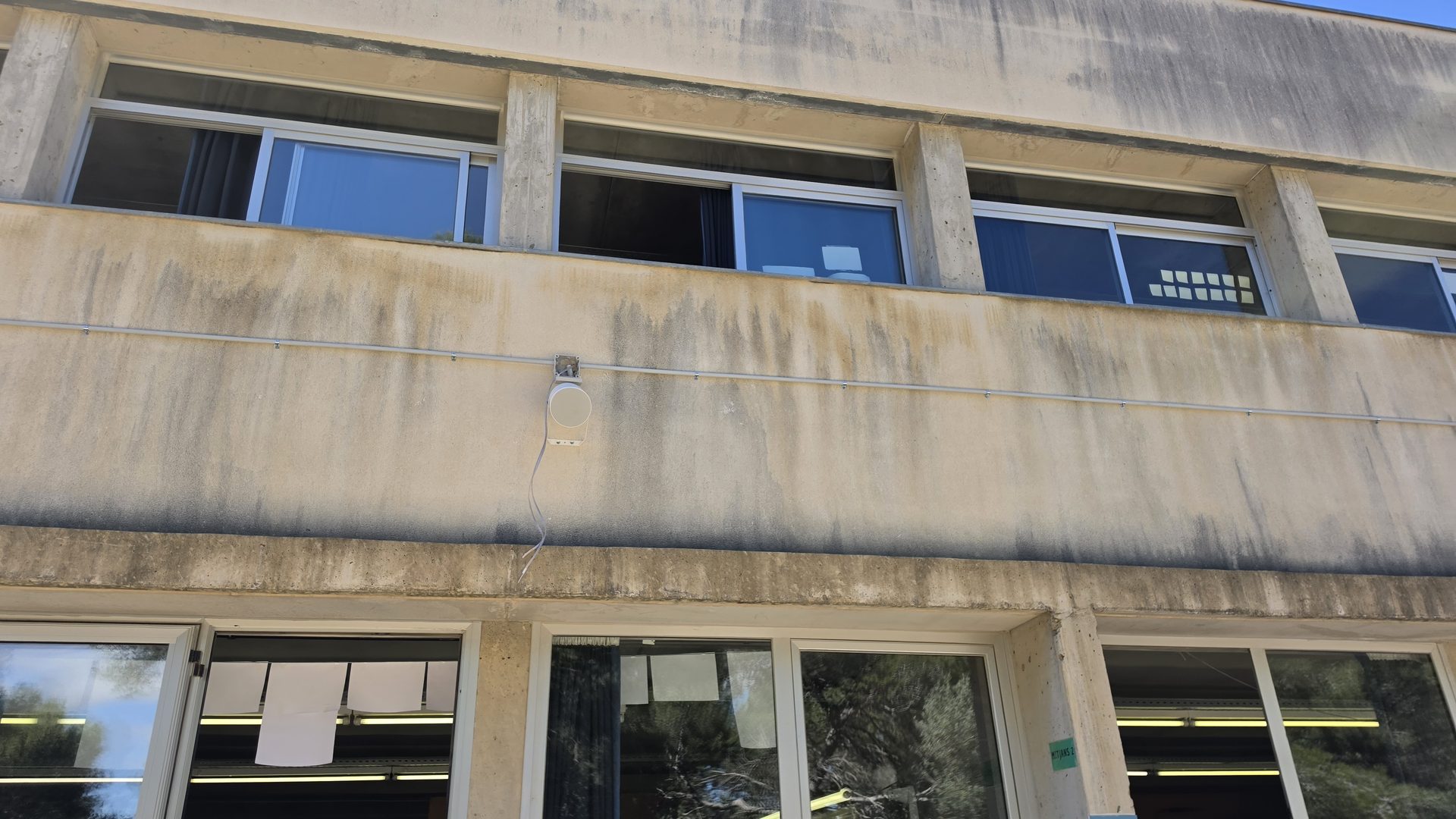

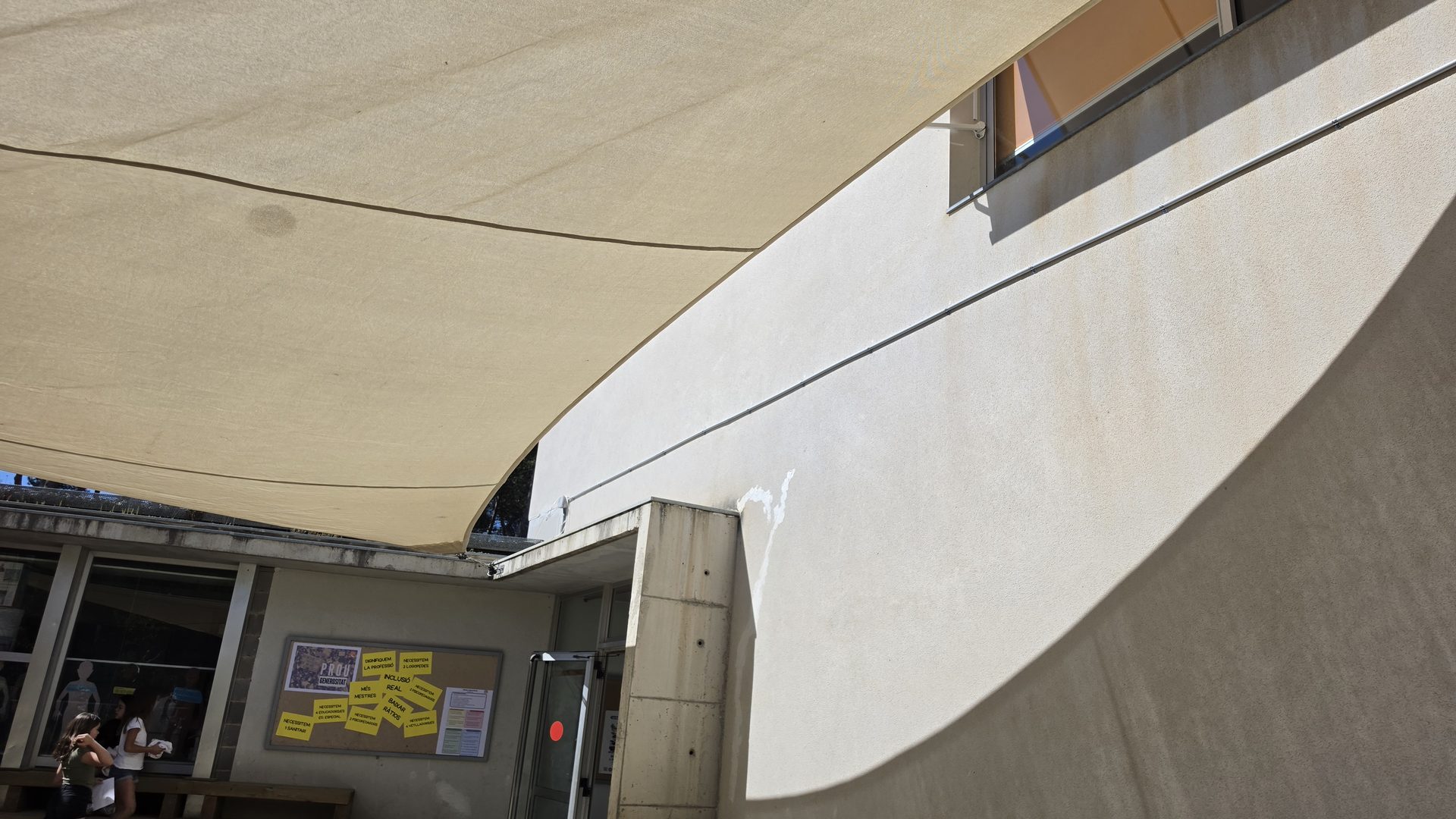

Per interconnectar les cinc zones dels patis amb la consergeria, vam estendre més de 550 metres de cablatge en línia de 100 V. Tota la instal·lació es va realitzar seguint la normativa i protegida dins de canonades i canaletes rígides d’alta resistència. Dissenyem les rutes seguint les línies de la façana i els sostres més alts, assegurant així que el cablatge quedés completament fora de l’abast dels nens, protegit de les pilotes i blindat contra el sol i la pluja.
La instal·lació en línia de 100 V és la millor opció per a aquest tipus d’instal·lacions de megafonia exterior per a patis escolars. En aquest cas era l’únic sistema que ens permetia portar el so a les pistes esportives —situades a centenars de metres de cablejat— ia tots els racons de les zones exteriors sense afectar la qualitat del senyal
A Audiovisuales Mister Mix som conscients que les escoles solen necessitar equips i instal·lacions que no necessitin manteniment i que donin el millor resultat el màxim d’anys. Per això, triem els altaveus PF-26T i PF-35T, les carcasses de resina ABS i cargols d’acer inoxidable dels quals estan fetes per aguantar anys sense oxidar-se i sense perdre color.
Com a recomanació de Mister Mix per assegurar la seva màxima vida útil, n’hi ha prou amb una ràpida revisió visual una vegada a l’any per comprovar que els suports segueixen ben orientats i netejar la pols de les reixetes amb aigua.
| Datos técnicos del proyecto Redactado con asistencia de IA , aprobado por Mister Mix | |
|---|---|
| Año | 2026 |
| Sistema | Línea 100 V multizona, 5 zonas |
| Fabricante | Fonestar |
| Equipos | MAX-600Z, ZONEMIC-6, PF-26T (×16), PF-35T (×6) |
| Cableado | +550 m cable 2×1,5 mm, entubado |
| Normativa | EN 60529 (grados IP55 e IP66) |
Preguntes freqüents sobre megafonia exterior per a escoles
Què es té en compte per valorar el cost d’una instal·lació de megafonia exterior a escoles?
Depèn directament del nombre de zones independents que es vulguin controlar, els metres de pati a cobrir i la distància dels cables fins a la central de consergeria. Un projecte complet de 5 zones amb més de 20 altaveus i 550 metres de canalitzacions varia segons la distribució arquitectònica del centre. El més eficient és sol·licitar una visita tècnica prèvia: a Audiovisuals Mister Mix estudiem els accessos de l’edifici de forma personalitzada per oferir un pressupost tancat i ajustat a la realitat de l’escola.
Quines diferències pràctiques trobo entre altaveus IP55 i IP66 per a un pati exterior?
El grau de protecció IP55 està pensat per a altaveus que van instal·lats sota sostres, porxos o zones cobertes; resisteixen perfectament la humitat exterior i les esquitxades. No obstant això, per a pistes esportives, patis oberts o murs on l’altaveu rebrà el flagell directe de les tempestes, la calamarsa o el vent, és imprescindible pujar al grau IP66. Aquest nivell certifica un segellat hermètic total que protegeix els components interns fins i tot contra dolls d’aigua directes, garantint que l’equip duri anys sense fer-se malbé.
