Instal·lació Audiovisual per a un Auditori Híbrid amb Tecnologia BYOM
Auditori Híbrid amb Tecnologia BYOM
Instal·lació Audiovisual per a un Auditori Híbrid amb Tecnologia BYOM preparat per a tot tipus d’usos: reunions presencials, presentacions d’empresa, videoconferències i conferències en streaming i presencials simultàniament. Audiovisuals Mister Mix presenta una solució audiovisual fiable i de qualitat d’un cost econòmic controlat per a la preparació audiovisual d’aquest espai corporatiu.
La clau està en la tecnologia BYOM (Bring Your Own Meeting): qualsevol dispositiu autoritzat —portàtil, tauleta o mòbil—, es pot connectar en segons i controlar tota la sala. El cor del sistema és el Maxhub Box WB05, que, en aquest cas, juntament amb el dongle Maxhub WT13M habiliten dispositius externs per al control total de la sala sense cap configuració addicional.
Què recomanem en una Instal·lació Audiovisual per a un Auditori Híbrid amb Tecnologia BYOM?
Tecnologia BYOM gràcies a la proposta de MAXHUB per al control de sales sense fils
Aquesta es la diferència: la solució de MAXHUB en aquest cas, gràcies al MAXHUB Box WB05.
Es tracta d’un Sistema de Gestió de Dispositius i Control de Sales que permet habilitar equips externs. Per aconseguir-ho, només cal connectar el dongle MAXHUB WT13M, que es converteix en el “cervell” de l’auditori. D’aquesta manera, pot prendre el control del projector, la càmera PTZ i els micròfons per a streaming, tant per a l’emissió en directe com per a la plataforma de videoconferència que s’hagi escollit.
Sense fils, sense programari estrany per instal·lar. Només cal endollar i començar.
Amb aquesta solució, aconseguim que l’auditori sigui molt versàtil i fàcil d’utilitzar, apte per a qualsevol persona sense coneixements tècnics. Es tracta d’una experiència “plug-and-play” moderna i fiable.
Per exemple, arriba el ponent, encén el portàtil, connecta el dongle de MAXHUB i ja pot prendre el control del sistema i començar la presentació.
Instal·lació de So per a una cobertura uniforme i divisió per zones
Gràcies a diversos panells mòbils, aquest auditori híbrid és un espai divisible en dos: el principal i el secundari. Per respectar aquesta versatilitat, la instal·lació de so es va dividir en dues zones independents. Quan l’auditori s’usa al complet, totes dues treballen en conjunt, i en dividir-lo, n’hi ha prou amb desactivar la zona secundària perquè la principal mantingui totes les seves prestacions.
L’espai corporatiu es va sonoritzar amb deu altaveus de sostre Ecler IC6 de color blanc, repartits per tot l’auditori. D’aquesta manera, es va aconseguir una cobertura uniforme, amb un so clar i nítid, sense sorolls molestos ni zones aïllades.
L’electrònica del so està composta per un amplificador mesclador Ecler eHMA120, que destaca per ser una solució ‘tot en un’ (amplificador + mesclador) amb dues zones de so.

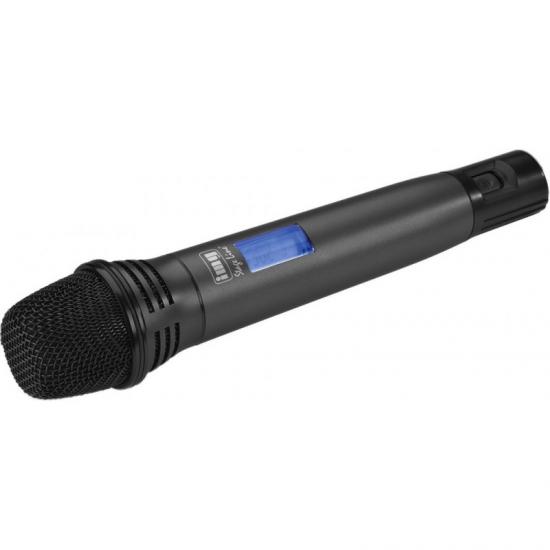

La microfonia sense fil de la sala es va resoldre amb un receptor de 4 canals multifreqüència STAGELINE TXS-646, juntament amb diversos micròfons de sobretaula sense fil STAGELINE TXS-606DTS i alguns micròfons de mà sense fil IMG STAGELINE TXS-606DHT.
El resultat va ser una versatilitat completa, tot mantenint la màxima qualitat de so.
Micròfons MAXHUB UC BM35 per a la veu en Streaming

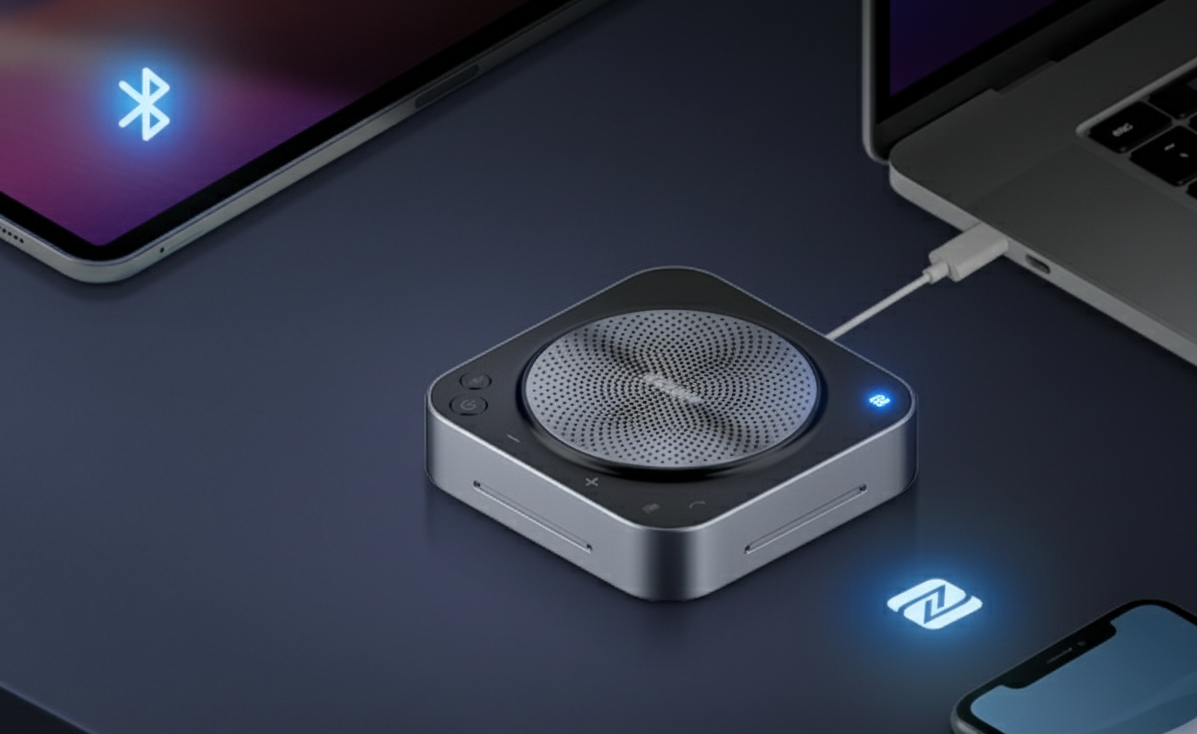

L’àudio per a les videoconferències es va resoldre amb dos micròfons MAXHUB UC BM35.
Aquests dispositius, totalment compatibles amb la solució de MAXHUB per a espais híbrids amb BYOM, són versàtils i aptes per a la majoria de plataformes com ara Microsoft Teams, Zoom o Google Meet. A més, garanteixen un so de qualitat per a qualsevol participant remot.
Hi ha diversos aspectes que els converteixen en un dispositiu amb un valor diferencial clau:
Utilitzen tecnologia avançada, que inclou cancel·lació de soroll per IA (intel·ligència artificial) i supressió d’eco. No es limiten a reduir el soroll, sinó que el filtren de manera intel·ligent per aïllar la veu i garantir una claredat excepcional.

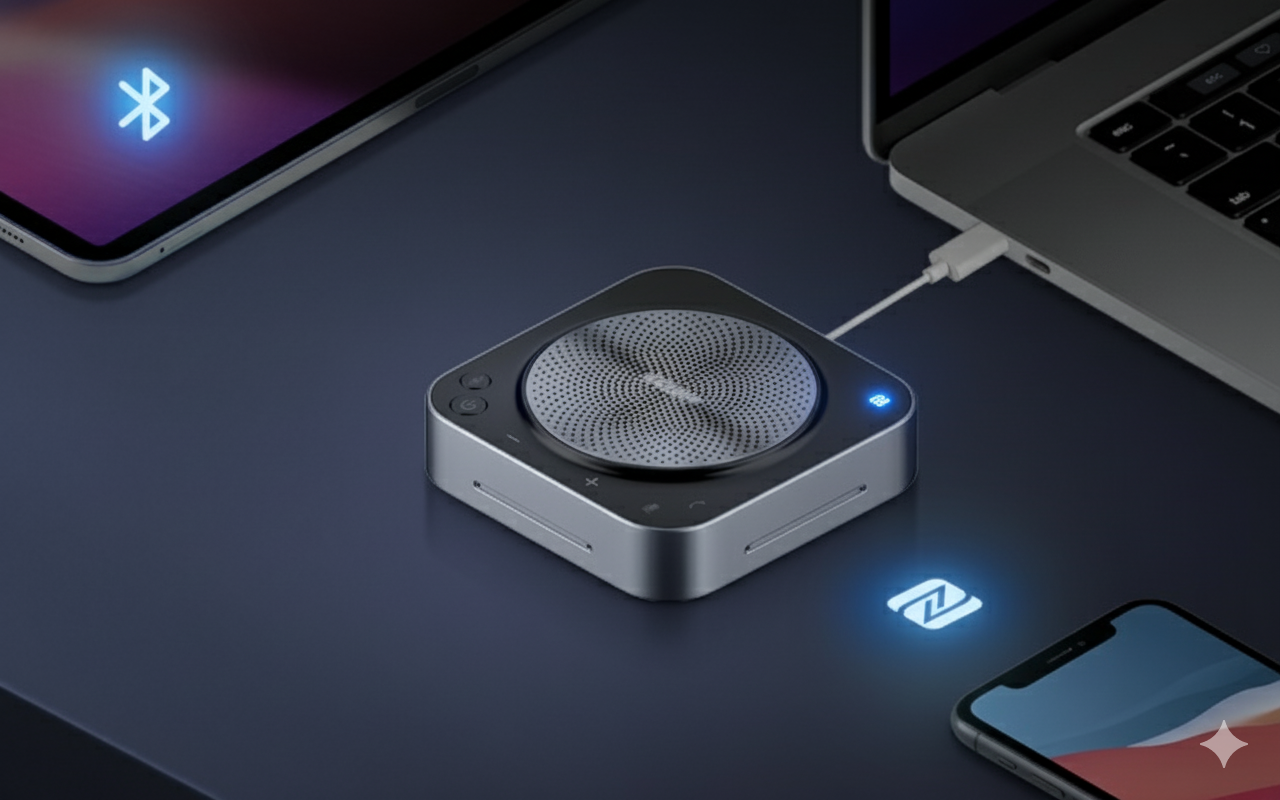

Són completament sense fil i ofereixen una connexió Bluetooth al “cervell” de la sala amb interconnexió en cascada (un darrere l’altre). També es poden utilitzar connectors USB per a instal·lacions fixes.
Tot això, sumat a la seva increïble relació qualitat-preu, un disseny modern i elegant, els converteix en una opció ideal per a qualsevol entorn professional.
Com garantim un àudio de qualitat i fiable en un auditori híbrid?
Instal·lant dos sistemes de microfonia independents. Per a assegurar la millor qualitat d’àudio, tant per a l’audiència presencial com per a la virtual, equipem la sala amb dos sistemes que eviten les configuracions complexes:
Sistema de microfonia per a la sala (STAGELINE TXS-646): S’utilitzen micròfons sense fil amb càpsules cardioides d’alt guany. Aquests capten la veu amb claredat i l’amplifiquen a l’espai, minimitzant acoblaments i sorolls molestos.
Sistema per a l’audiència en línia (Maxhub UC BM35): S’utilitzen micròfons de conferència amb tecnologia de cancel·lació d’eco i soroll. Aquests optimitzen el senyal d’àudio abans d’enviar-lo a plataformes de videoconferència.
Aquesta solució ofereix dos avantatges principals:
Gestió independent: Els nivells i ajustos d’àudio per a la sala i per al streaming es poden controlar per separat, cosa que evita que els ajustos d’un sistema afectin l’altre.
Operativitat senzilla: No cal una taula de mescles de so ni la presència constant d’un tècnic, cosa que en simplifica l’ús.
En resum, duplicar els sistemes de microfonia és una solució professional que garanteix una alta qualitat d’àudio per a ambdós públics, evitant problemes com la reverberació a l’àudio remot o una mala sonorització a la sala.
Instal·lació dels equips de Vídeo i Imatge
Per a la imatge principal de l’auditori es va escollir el projector làser Panasonic PT-VMZ51, que ofereix 5.200 lúmens, adequats per a aquest auditori amb força llum solar. Aquest projecta sobre una pantalla elèctrica 16:9 KIMEX de 3 m x 1,69 m.
Es va descartar la instal·lació d’una pantalla de mida més gran a causa de les limitacions d’altura de l’auditori. Una projecció més gran hauria generat un angle de projecció massa baix, provocant que la imatge incidís directament sobre els ponents.
Com a solució alternativa, i afegint versatilitat a l’auditori, vam decidir afegir dues pantalles de 65″ en suports mòbils, amb receptors HDMI sense fil 4K per a una mobilitat més gran. D’aquesta manera, evitem punts cecs i garantim una visibilitat perfecta des de qualsevol seient.
Per al vídeo i la retransmissió en streaming es va escollir la càmera PTZ Maxhub UC-P25, amb resolució 4K, zoom òptic de 12x, seguiment automàtic del ponent i memòria per a diverses escenes. És totalment compatible i està adaptada per a funcionar juntament amb la solució de Maxhub per a espais híbrids amb tecnologia BYOM.
En resum, aquesta solució combina projecció làser, pantalles auxiliars i càmera PTZ per a aconseguir un auditori versàtil i preparat per a qualsevol escenari. Les pantalles mòbils, a més de reforçar la visibilitat, es poden utilitzar a la sala secundària quan l’espai es divideix, cosa que optimitza els recursos.
Així, l’auditori s’adapta amb facilitat tant a presentacions presencials com a retransmissions en streaming o híbrides (presencials i en línia).
Rack Mural para la Electronica Audiovisual
La electrónica se concentra en un rack mural Kimex de 9U, que aloja todos los equipos principales de la instalación: el Maxhub Box WB05, el amplificador Ecler eHMA120, el receptor Stageline TXS-646 y los transmisores HDMI inalámbricos.
Este formato facilita la ventilación, mantiene el cableado ordenado y deja los equipos accesibles para cualquier revisión.
Para asegurar un funcionamiento óptimo de la microfonía, se añadieron antenas externas que mejoran la recepción y permiten a los micrófonos de mano cubrir sin problemas toda la sala.
El interior del rack se ha montado pensando en la comodidad de uso y en mantener todo en orden. Los equipos se han colocado por niveles y el cableado va guiado con pasacables, lo que hace que cualquier revisión o ajuste sea rápido y sencillo. También se ha incorporado una regleta de alimentación con protecciones, que mantiene todos los dispositivos conectados de forma segura y accesible. El resultado es un acabado limpio y profesional que transmite confianza y deja la instalación lista para ampliaciones futuras sin complicaciones.
