Instalación Audiovisual para un Auditorio Híbrido con Tecnologia BYOM
Auditorio Híbrido con Tecnologia BYOM
Instalación Audiovisual para un Auditorio Híbrido con Tecnología BYOM preparado para todo tipo de usos: reuniones presenciales, presentaciones de empresa, videoconferencias y conferencias en streaming y presenciales simultáneamente. Audiovisuales Mister Mix presenta una solución audiovisual fiable y de calidad, de un coste económico controlado para la preparación audiovisual de este espacio corporativo.

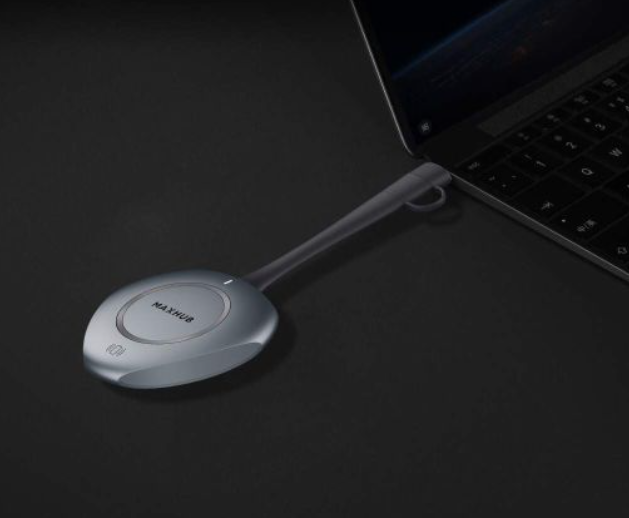

La clave está en la tecnología BYOM (Bring Your Own Meeting): cualquier dispositivo autorizado —portátil, tablet o móvil—, puede conectarse en segundos y controlar toda la sala. El corazón del sistema es el Maxhub Box WB05, que, en este caso, junto con el dongle Maxhub WT13M habilitan dispositivos externos para el control total de la sala sin ninguna configuración adicional.
¿Qué recomendamos en la Instalación Audiovisual para un Auditorio Híbrido con Tecnología BYOM?
Tecnología BYOM gracias a la propuesta de MAXHUB para el control inalámbrico de espacios

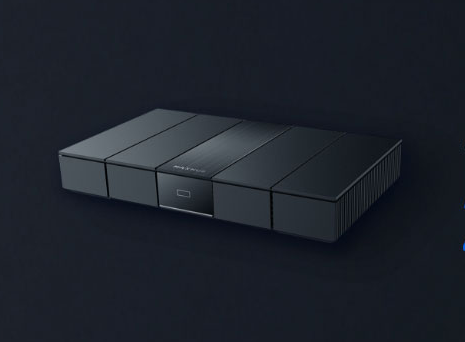

Aquí está la diferencia. La solución de Maxhub, en este caso gracias al Maxhub Box WB05, un Sistema de Gestión de Dispositivos y Control de Salas, que puede habilitar equipos externos, en este caso conectando el dongle de Maxhub WT13M para ser el “cerebro” del auditorio y tomar el control del proyector, la cámara PTZ y los micrófonos para streaming tanto para la emisión en directo como para la plataforma escogida para la videoconferencia.
Sin cables, sin software raro que instalar. Solo enchufar y listo.
Con esto lo que conseguimos es que el auditorio sea muy versátil y fácil de usar, apto para cualquier persona sin conocimientos técnicos.
Por ejemplo, llega el ponente, enciende su portátil, conecta el donggle de Maxhub y ya puede empezar…
Instalación de Sonido para una cobertura uniforme y división por zonas
Gracias a varios paneles móviles, este auditorio hibrido, es un espacio divisible en dos, el principal y el secundario.
Para respetar esta versatilidad, la instalación de sonido se divide en dos zonas independientes: cuando se usa completo, ambas trabajan en conjunto, y al dividirlo, basta con desactivar la zona secundaria para que la principal mantenga todas sus prestaciones.

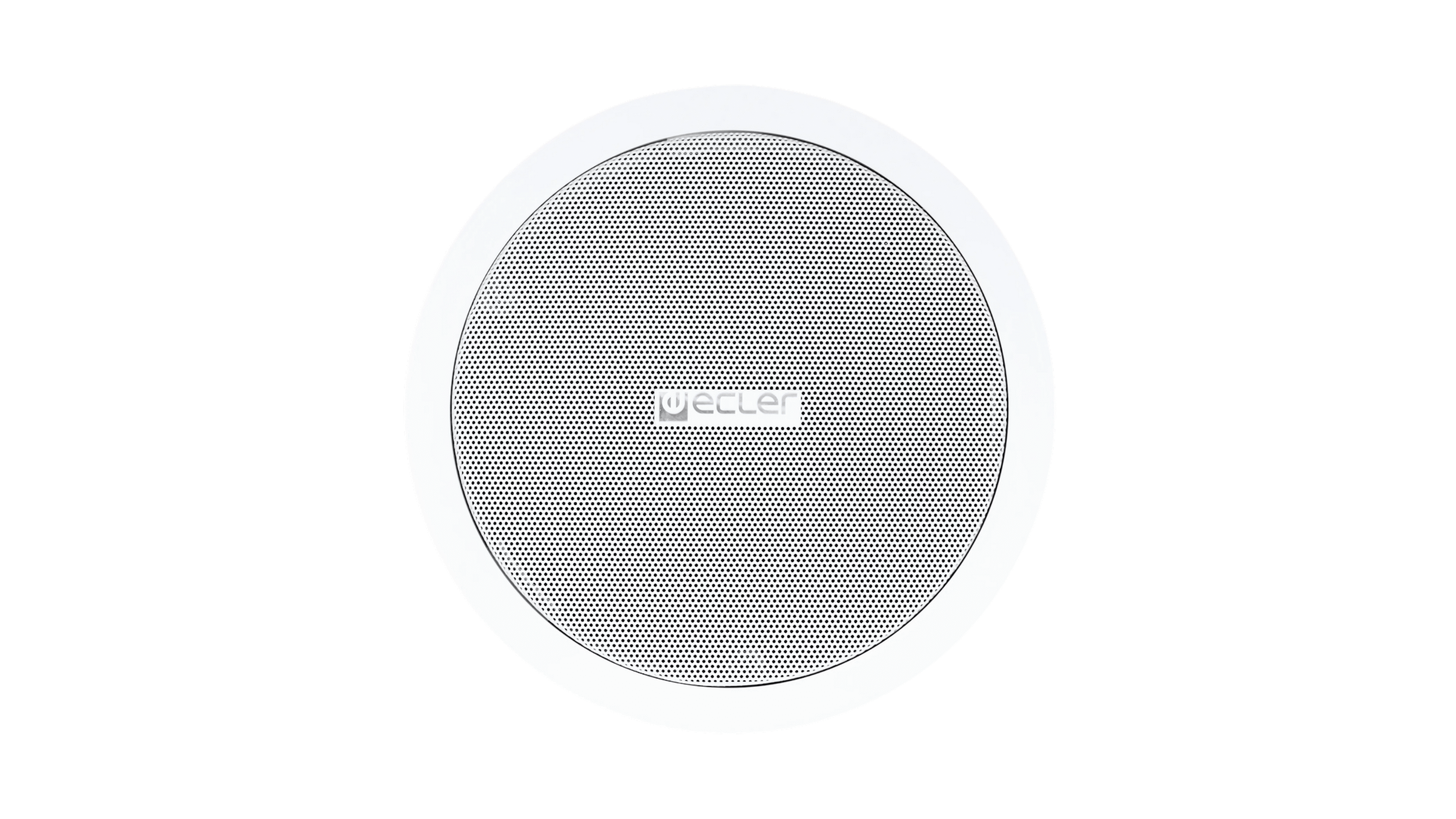

El espacio corporativo se sonorizó con diez altavoces de techo Ecler IC6 blancos, repartidos por el auditorio y consiguiendo una cobertura uniforme, con sonido claro y nítido, sin ruidos molestos ni zonas aisladas.

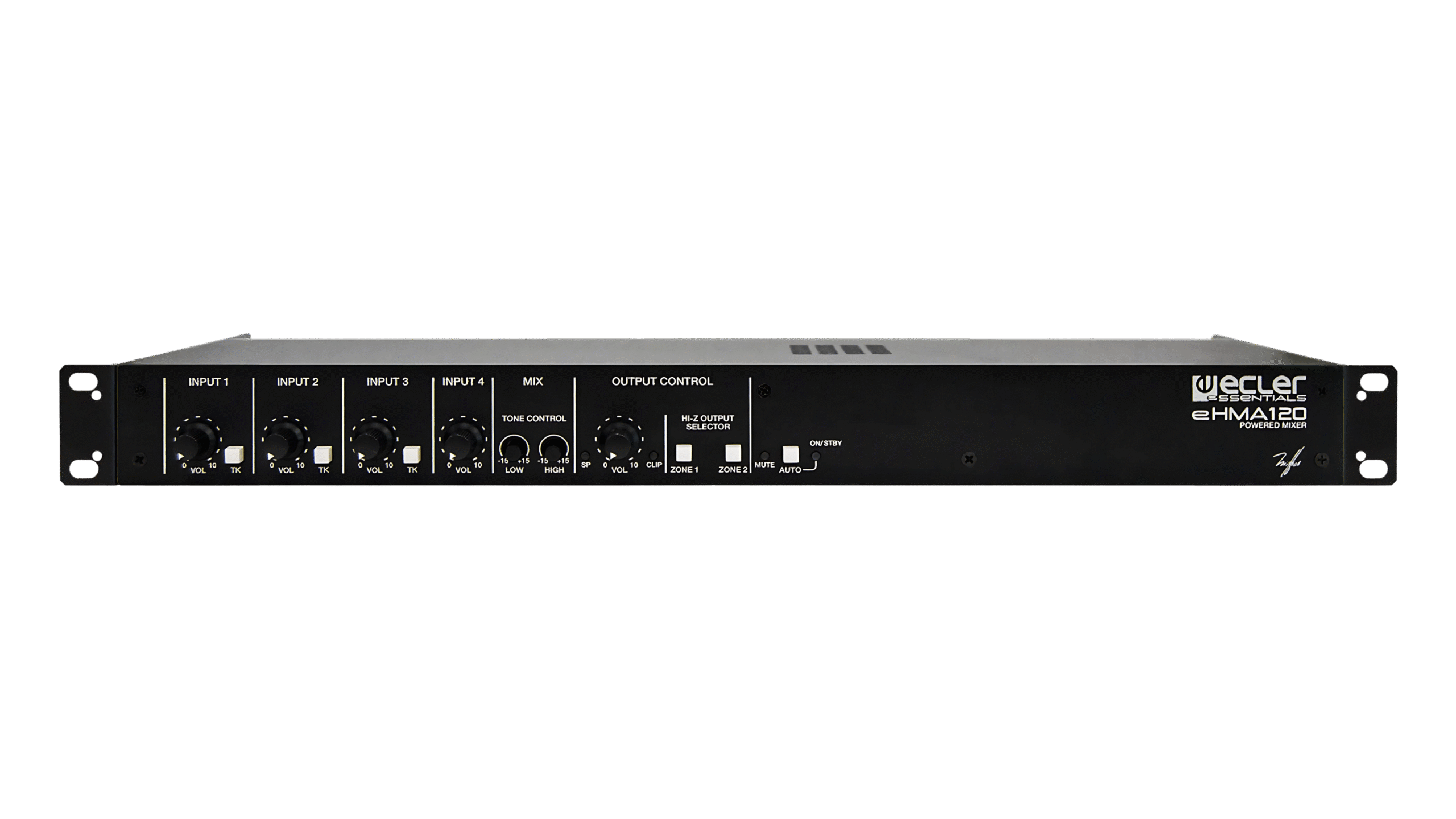

La electrónica del sonido está compuesta por un amplificador mezclador Ecler eHMA120, que destaca por ser un todo en uno (amplificador + mezclador) con dos zonas de sonido.

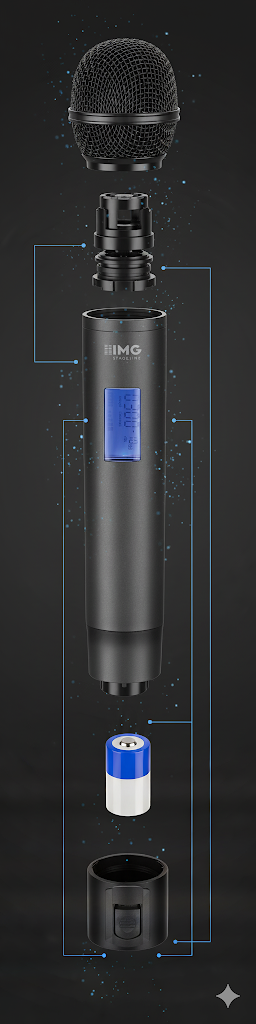

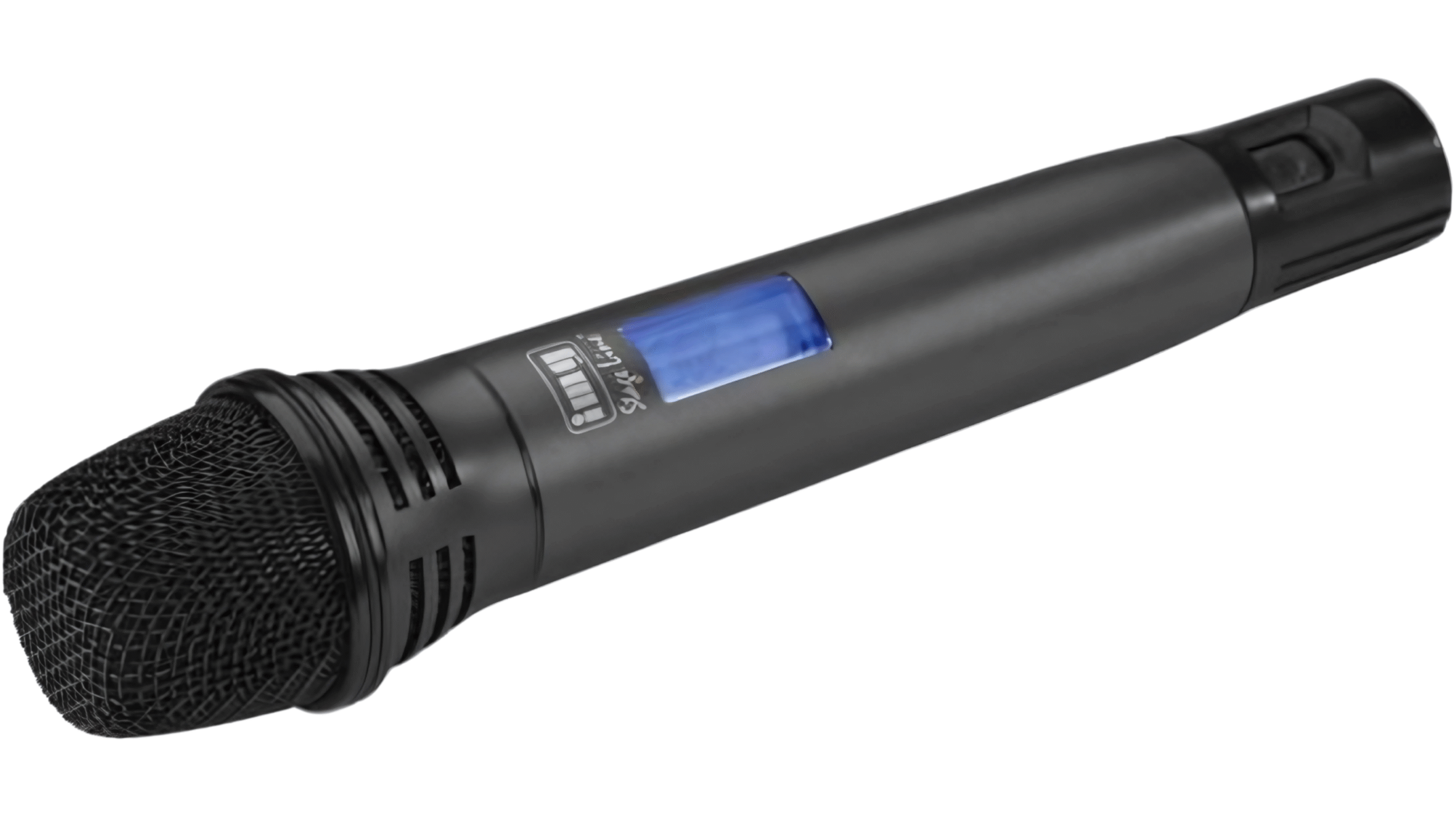

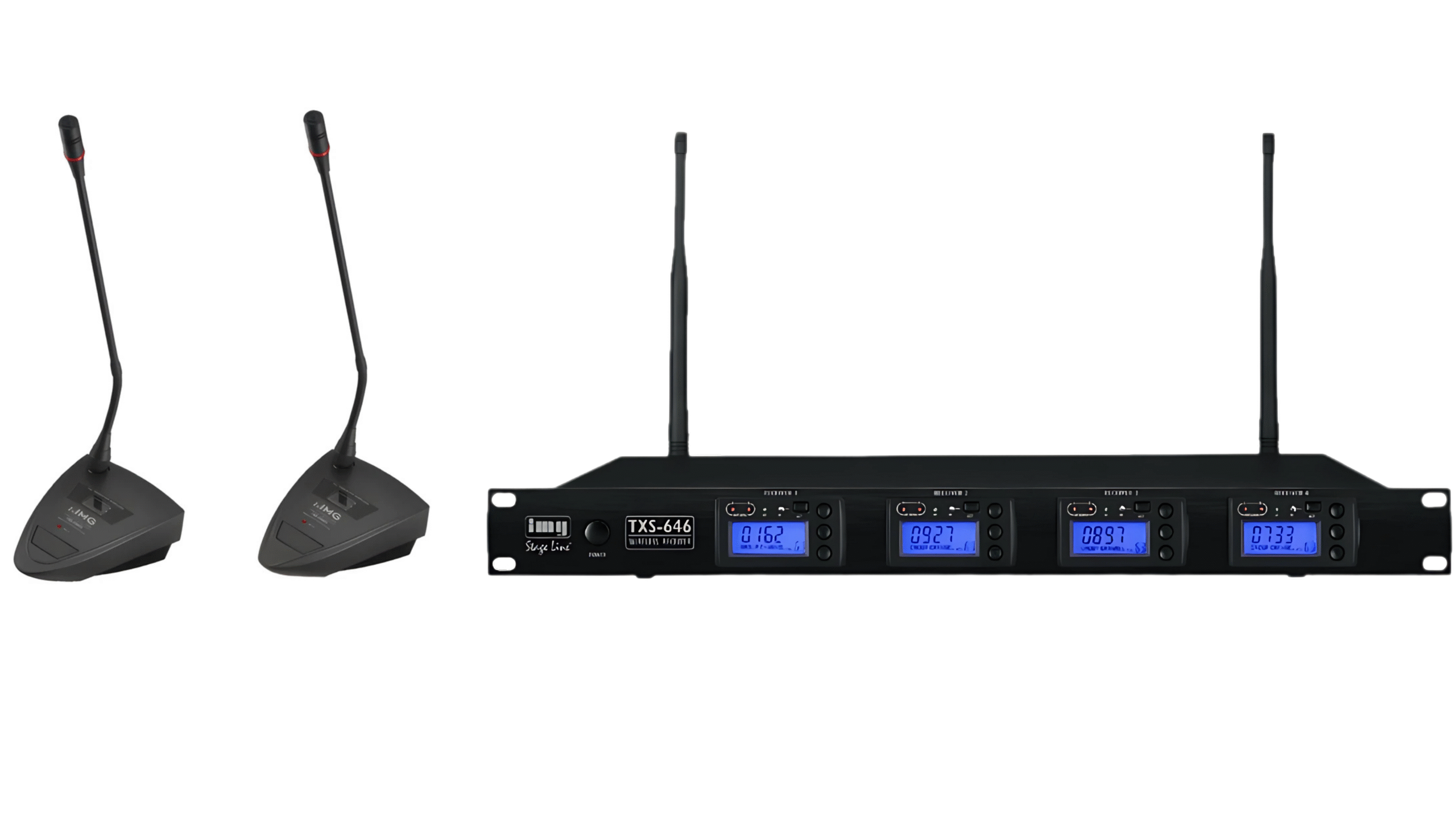

La microfonía inalámbrica para la sala se resolvió con un receptor de 4 canales multifrecuencia STAGELINE TXS-646 junto con varios micrófonos de sobremesa inalámbricos STAGELINE TXS-606DTS y algún micrófono de mano inalámbrico IMG STAGELINE TXS-606DHT.
El resultado fue una versatilidad completa siempre manteniendo la calidad del sonido.

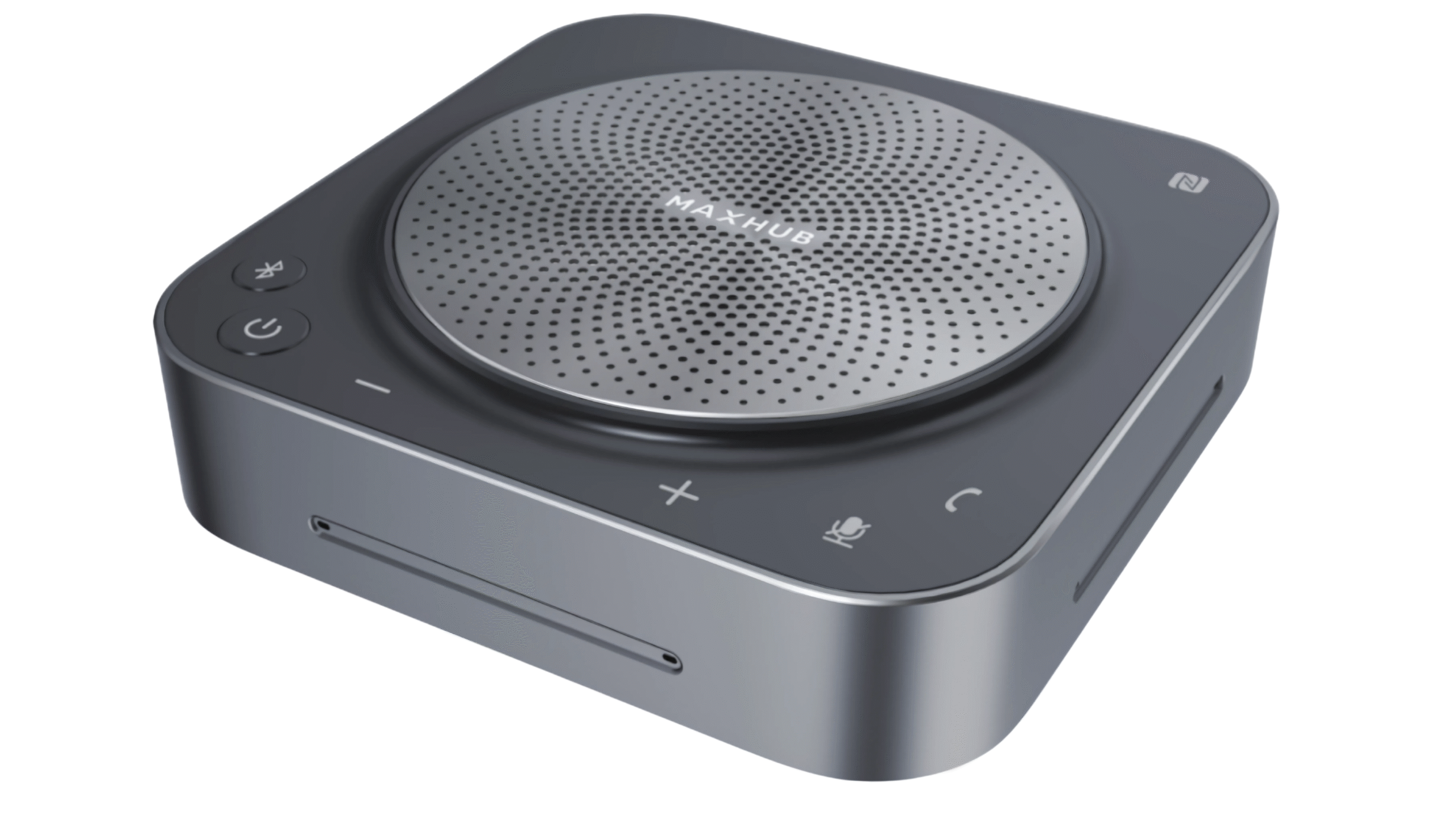

Micrófonos MAXHUB UC BM35 para la voz en Streaming

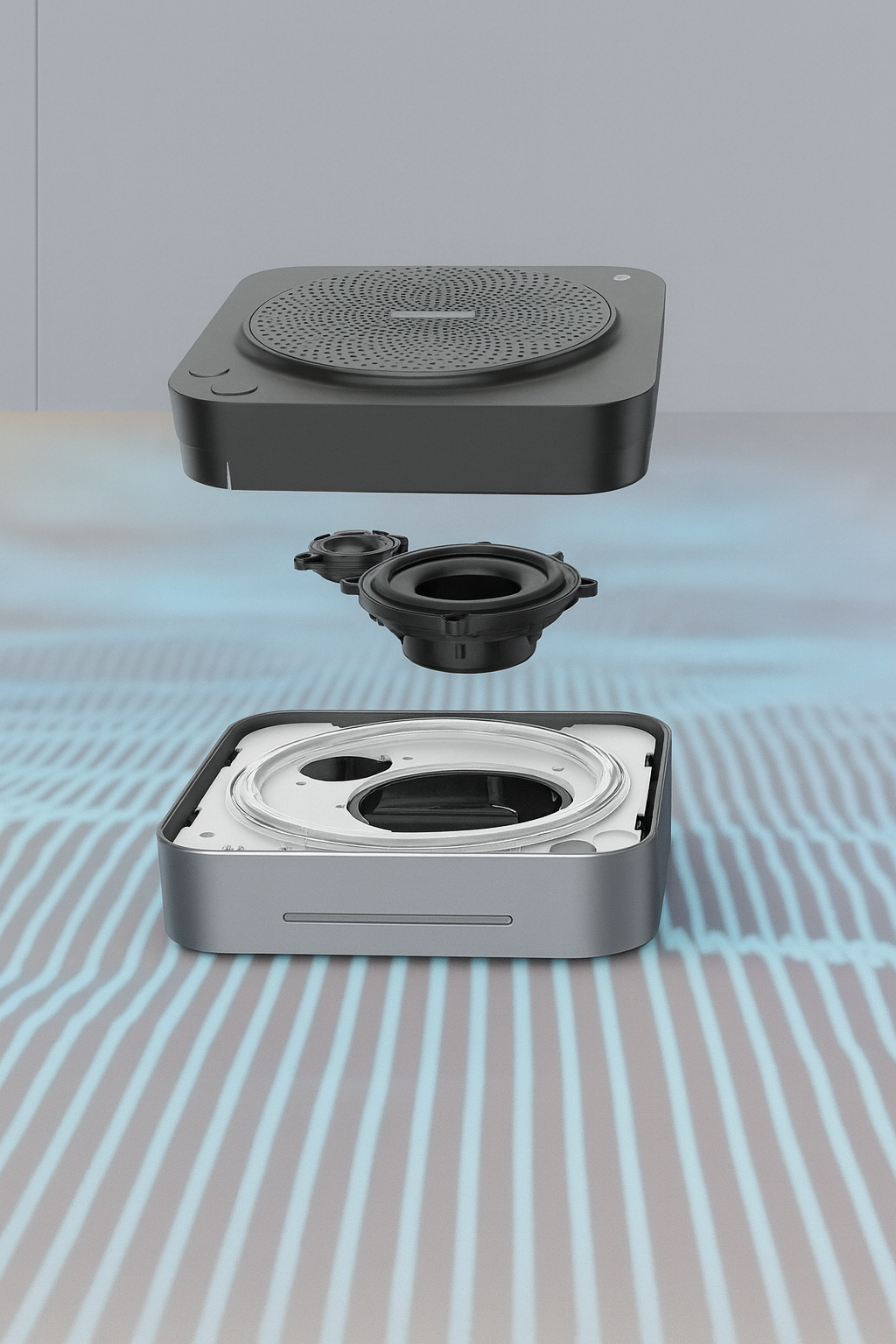

El audio para las videoconferencias se resolvió con dos micrófonos Maxhub UC BM35, dispositivos aptos para la mayoría de las plataformas como Microsoft Teams, Zoom o Google Meet. Estos garantizan un sonido de calidad con cualquier participante en remoto.
Los micrófono/altavoz Maxhub UC BM35 son totalmente compatibles con la solución de Maxhub para espacios híbridos con BYOM.
Destacan por ser totalmente inalámbricos con una conexión por bluetooth al «cerebro» de la sala y su interconexión en cascada (uno tras otro). Además, cuentan con reducción inteligente de ruidos e interferencias con un aspecto moderno y estilizado
¿Cómo garantizamos un audio de calidad y fiable en un auditorio híbrido?
Instalando dos sistemas de microfonía independientes. Para asegurar la mejor calidad de audio tanto para la audiencia presencial como para la online sin recurrir a sistemas complejos y de difícil configuración equipamos la sala con dos sistemas independientes:
Sistema de microfonia para la sala (STAGELINE TXS-646): Se utilizan micrófonos inalámbricos con cápsulas cardioides de alta ganancia. Estos capturan la voz con claridad y la amplifican en el espacio y minimizando las posibilidades de acoples y ruidos molestos garantizando la calidad del sonido para los asistentes en persona.
Sistema para la audiencia online (Maxhub UC BM35): Se emplean micrófonos de conferencia que cuentan con tecnología de cancelación de eco y ruidos. Estos procesan la señal de audio y la optimizan antes de enviarla a las plataformas de videoconferencias como Zoom, Teams…
Esta solución ofrece dos ventajas principales:
Gestión independiente: Los niveles y ajustes de audio para la sala y para el streaming se pueden controlar por separado, lo que evita que los ajustes de un sistema afecten al otro.
- Operatividad sencilla: No se necesita una mesa de mezclas compleja ni la presencia constante de un técnico, lo que simplifica su uso.
En resumen, duplicar los sistemas de microfonía es una solución profesional que garantiza una alta calidad de audio para ambos públicos, evitando problemas como la reverberación en el audio remoto o una mala sonorización en la sala.
Instalación de los equipos de Video e Imagen

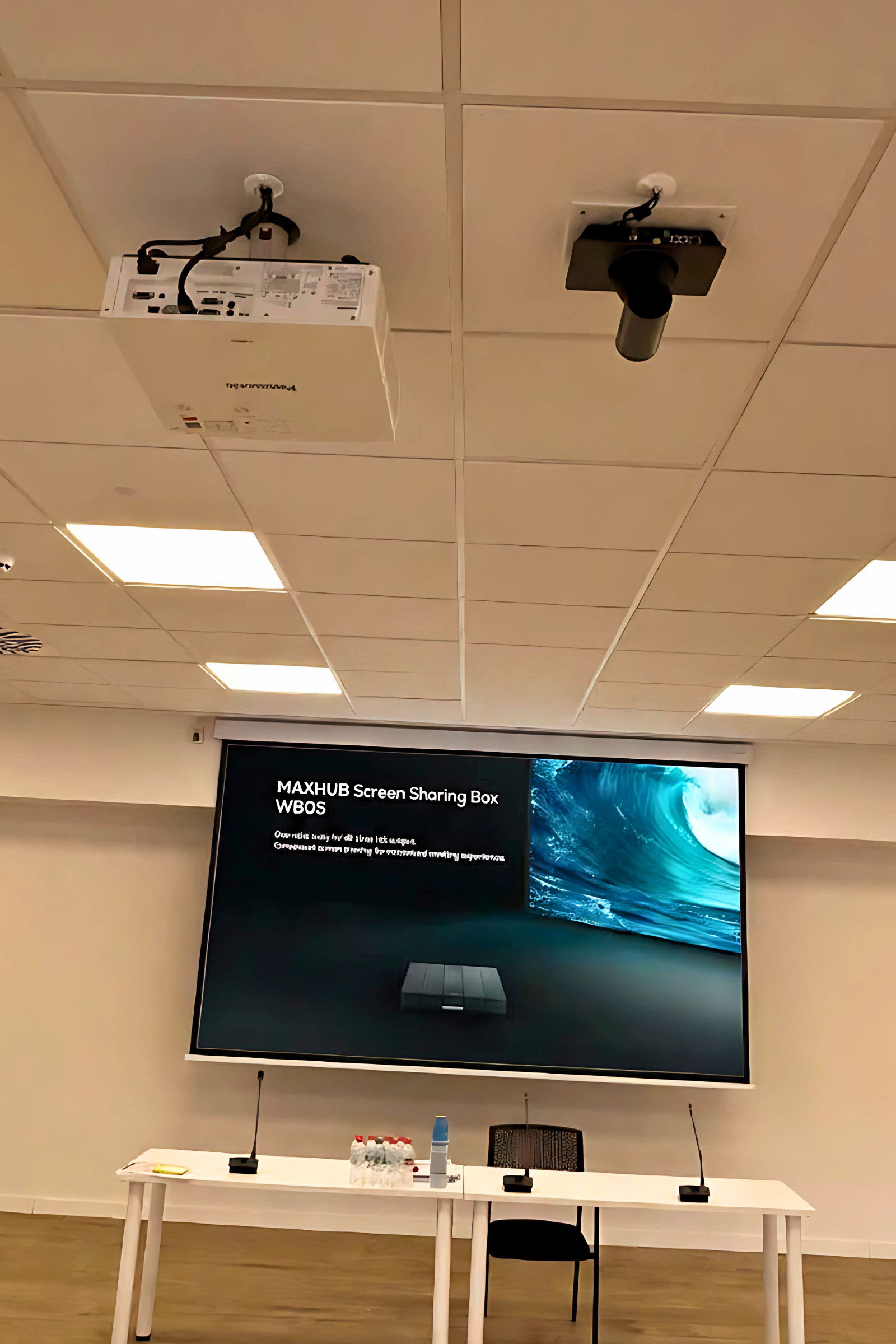

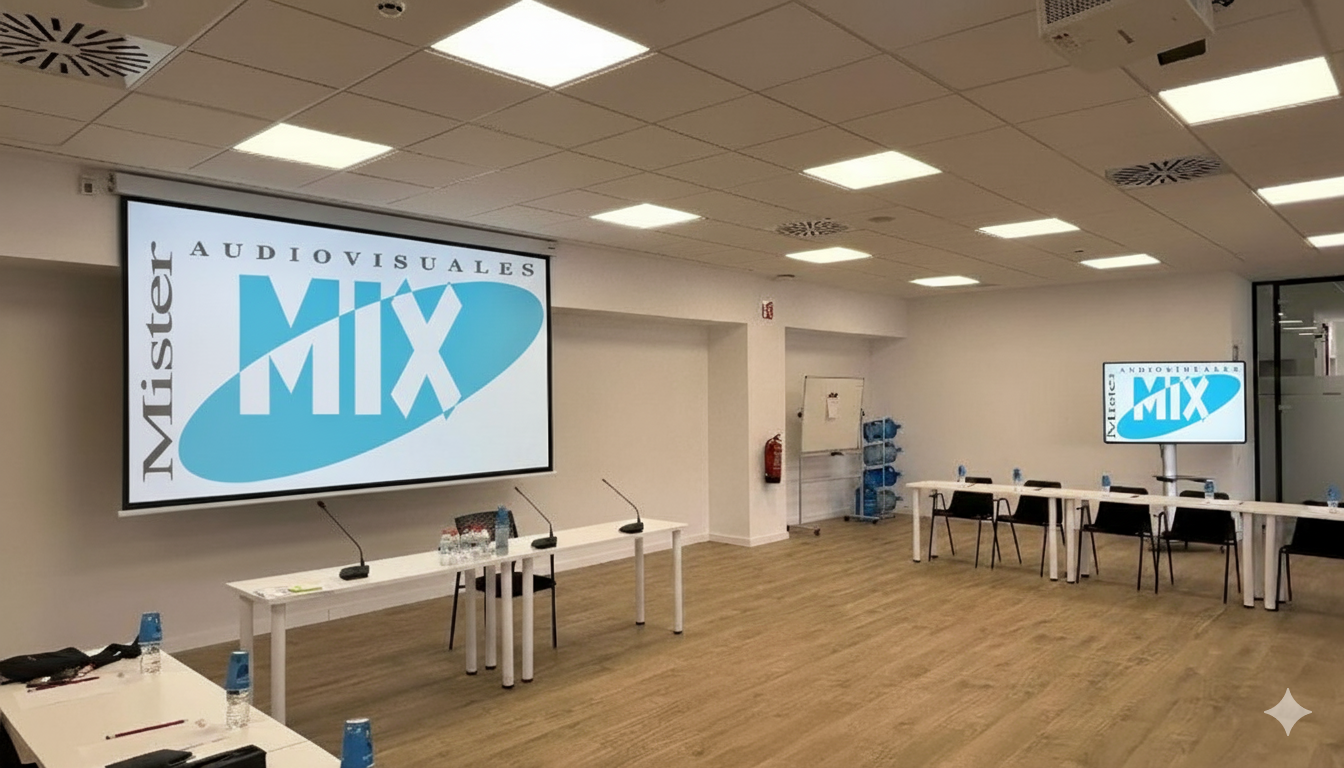

Para la imagen principal del auditorio se escogió el proyector láser Panasonic PT-VMZ51, que ofrece 5.200 lumens adecuados para este auditorio con bastante luz solar. Este proyecta sobre una pantalla eléctrica 16:9 KIMEX de 3 m x 1,69 m.
Se descartó la instalación de una pantalla de mayor tamaño debido a las limitaciones de altura del auditorio. Una proyección más grande habría generado un ángulo de proyección demasiado bajo, provocando que la imagen incidiera directamente sobre los ponentes.

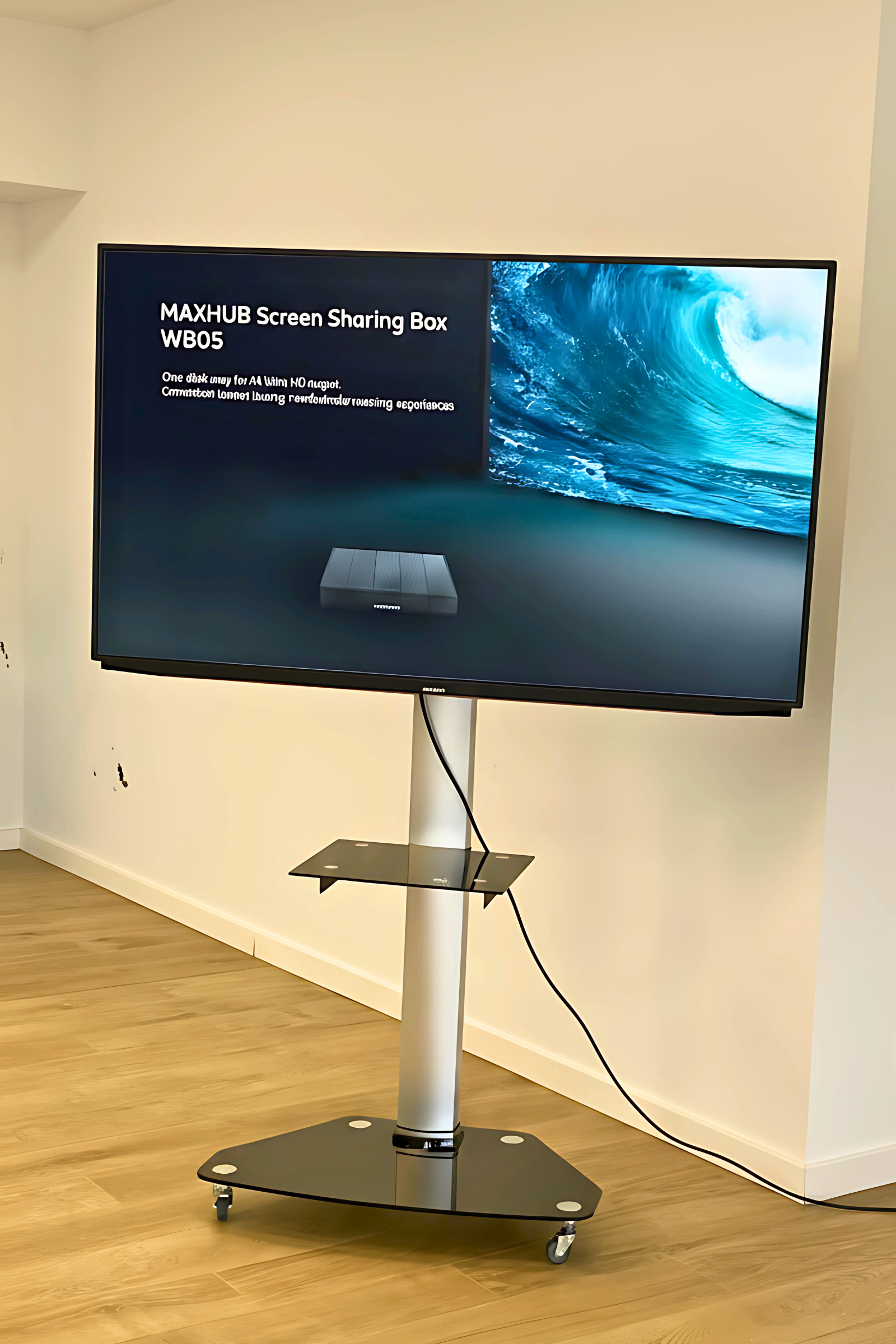

Como solución alternativa y añadiendo versatilidad al auditorio, decidimos añadir dos pantallas de 65” en soportes móviles, con receptores HDMI inalámbricos 4k para mayor movilidad. Evitando puntos ciegos y garantizando visibilidad perfecta desde cualquier asiento.

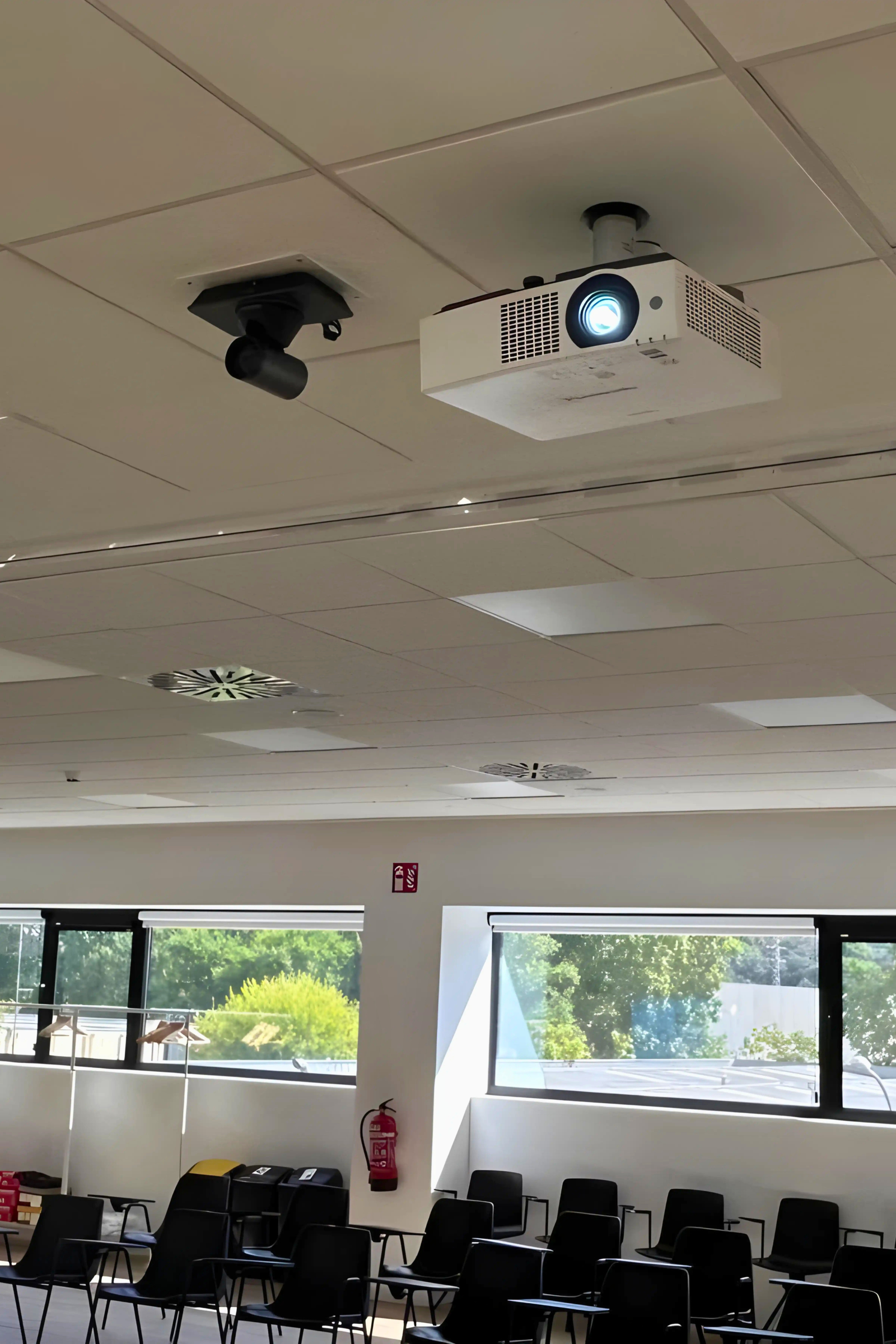

Para el video y la retransmisión en streaming se escogió la cámara PTZ Maxhub UC-P25, con resolución 4K, zoom óptico de 12x, seguimiento automático del ponente y memoria para varias escenas. Totalmente compatible y adaptada para funcionar juntamente con la solución de Maxhub para espacios híbridos con tecnología BYOM.
En resumen, esta solución combina proyección láser, pantallas auxiliares y cámara PTZ para lograr un auditorio versátil y preparado para cualquier escenario. Las pantallas móviles, además de reforzar la visibilidad, pueden utilizarse en la sala secundaria cuando el espacio se divide, optimizando recursos.
Así, el auditorio se adapta con facilidad tanto a presentaciones presenciales como a retransmisiones en streaming o hibridas (presenciales y online).
Rack Mural para la Electronica Audiovisual

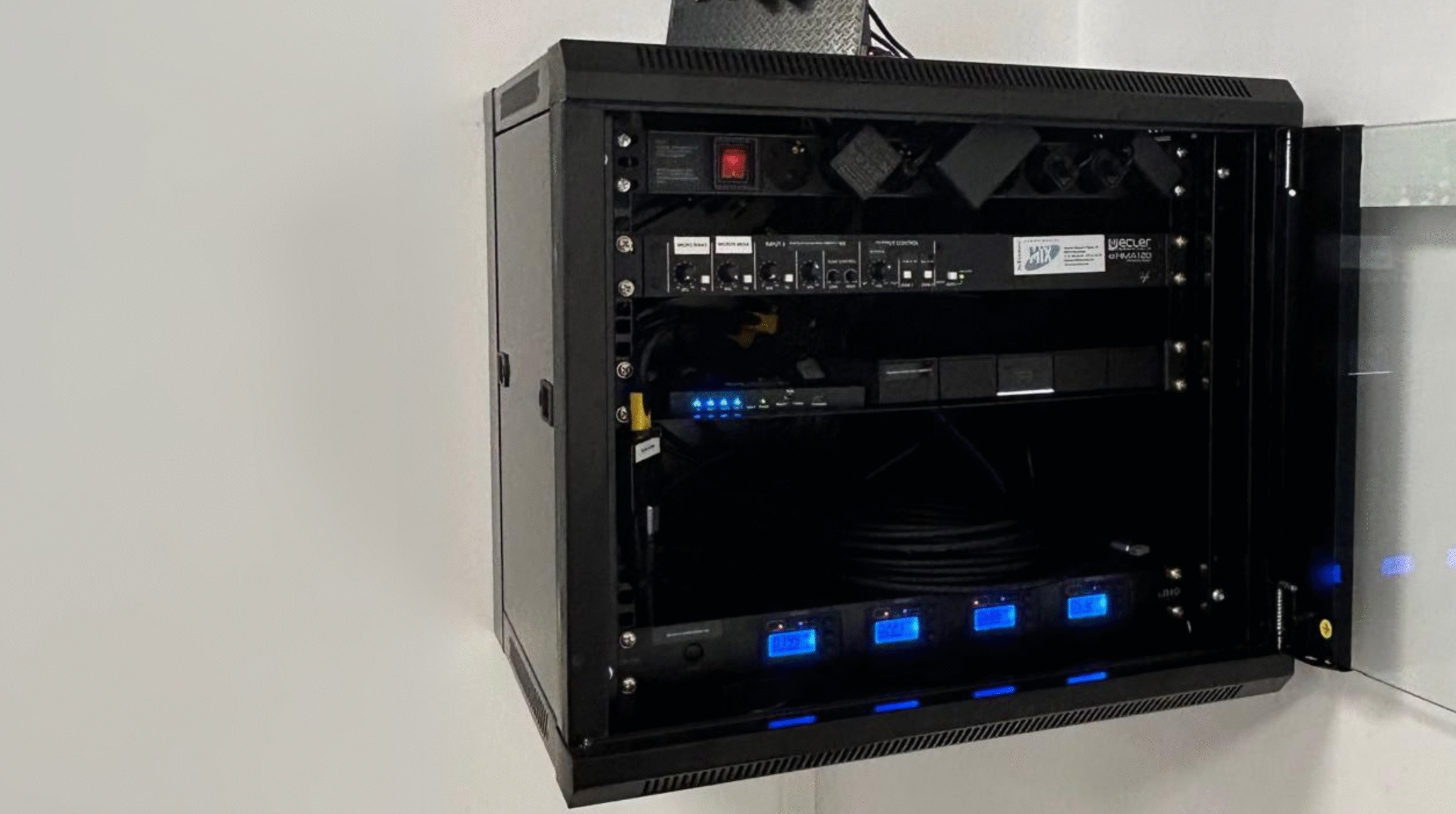

La electrónica se concentra en un rack mural Kimex de 9U, que aloja todos los equipos principales de la instalación: el Maxhub Box WB05, el amplificador Ecler eHMA120, el receptor Stageline TXS-646 y los transmisores HDMI inalámbricos.
Este formato facilita la ventilación, mantiene el cableado ordenado y deja los equipos accesibles para cualquier revisión.
Para asegurar un funcionamiento óptimo de la microfonía, se añadieron antenas externas que mejoran la recepción y permiten a los micrófonos de mano cubrir sin problemas toda la sala.
El interior del rack se ha montado pensando en la comodidad de uso y en mantener todo en orden. Los equipos se han colocado por niveles y el cableado va guiado con pasacables, lo que hace que cualquier revisión o ajuste sea rápido y sencillo. También se ha incorporado una regleta de alimentación con protecciones, que mantiene todos los dispositivos conectados de forma segura y accesible. El resultado es un acabado limpio y profesional que transmite confianza y deja la instalación lista para ampliaciones futuras sin complicaciones.
